    Кабели силовые с изоляцией из СПЭ на напряжение 10 кВ ПВВ

    Кабельная продукция / Кабели силовые с изоляцией из СПЭ на напряжение 10 кВ

    ПВВ

    Стандарт
    ТУ № 16.К71—335—2004, МЭК 60 502—2
    ПВВ

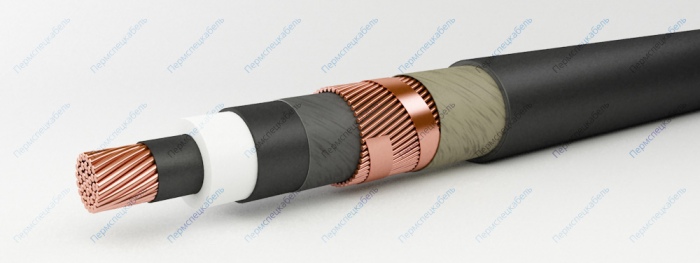

    Элементы конструкции

    1. Круглая многопроволочная уплотнённая токопроводящая жила из меди, сечением от 50 до 800 кв.мм
    2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена
    3. Изоляция из сшитого полиэтилена (Пв)
    4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена
    5. Разделительный слой
    6. Экран из медных проволок, скреплённых медной лентой*:
      • сечением не менее 16 кв.мм. для кабелей с сечением жилы 50 - 120 кв.мм
      • сечением не менее 25 кв.мм. для кабелей с сечением жилы 150 - 300 кв.мм
      • сечением не менее 35 кв.мм. для кабелей с сечением жилы 400 кв.мм и более
    7. Разделительный слой
    8. Оболочка из ПВХ пластиката (В)

    Область применения

    Кабели применяются для стационарной прокладки в кабельных сооружениях и производственных помещениях. Допускается прокладка в сухих грунтах. Кабели предназначены для прокладки на трассах без ограничения разности уровней. Не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89, раздел 2).

    Срок службы кабелей — 30 лет.

    Допустимый нагрев жил при работе в аварийном режиме [°С] 130
    Монтаж при температуре, не ниже [°C] -15
    Номинальное переменное напряжение частотой 50 Гц [кВ] 10
    Рабочая температура жилы [°С] 90
    Радиус изгиба кабелей [наружных диаметров] 15
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
    Номинальное сечение жилы/экрана, кв. мм Масса кабеля кг/км Наружный диаметр мм
    1х50/16 1170 29,6
    1х50/25 1256 29,7
    1х70/16 1393 31,1
    1х70/25 1480 31,2
    1х95/16 1665 32,8
    1х95/25 1751 32,9
    1х120/16 1930 34,2
    1х120/25 2015 34,3
    1х150/25 2311 35,8
    1х150/35 2427 35,8
    1х185/25 2688 37,4
    1х185/35 2787 37,4
    1х240/25 3244 39,6
    1х240/35 3343 39,6
    1х300/25 3842 41,8
    1х300/35 3941 41,8
    1х400/35 4925 45,1
    1х400/50 5066 45,4
    1х500/35 5942 48,3
    1х500/50 6083 48,5
    1х630/35 7198 51,5
    1х630/50 7338 51,8
    1х800/35 8877 55,7
    1х800/50 9017 55,9
