Каталог / Кабельная продукция

Кабели силовые с пропитанной бумажной изоляцией

АСБВНГ-LS-6

Стандарт
ТУ 16.К71-090-2002
Код ОКП
35 3514 4100, 35 3534 5400, 35 3513 4100, 35 3533 5300

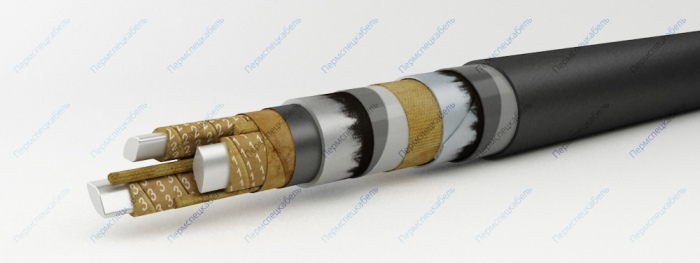

АСБВНГ-LS-6

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная сечением 25-240 кв.мм
    • многопроволочная сечением 70-240 кв.мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги
  6. Свинцовая оболочка
  7. Подслой из битума и ПЭТ пленки
  8. Внутренняя оболочка из ПВХ композиции пониженной пожароопасности
  9. Броня из стальных оцинкованных лент
  10. Наружная оболочка из ПВХ композиции пониженной пожароопасности

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 6 и 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в кабельных сооружениях, помещениях и сооружениях метрополитенов, в том числе пожароопасных и взрывоопасных зонах В-Iг, В-II и В-IIа, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Допускается прокладка кабелей в трубах и в земле (в траншеях) на отдельных участках трассы при условии дополнительной защиты от механических повреждений. Кабели с нестекающим изоляционным пропиточным составом (ЦАСБВнг-LS) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-3-96 категории А). Кабели допускают перегрузку 15% от номинального тока нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток.

Срок службы кабелей — не менее 30 лет.

Строительная длина, не менее [м]
сечение жил до 70 кв.мм. 300-450
сечение жил 95 и 120 кв.мм. 250-400
сечение жил 150 кв.мм. и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 60
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 17
Максимальная рабочая температура жилы при перегрузке [°С] 90
Максимальная рабочая температура жилы [°С] 65
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 6
Номинальное постоянное напряжение [кВ] 15
Радиус изгиба кабелей [наружных диаметров] 15
Разность уровней, не более [м] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
3х25 ож 2899 35,4
3х35 ож 2764 33,9
3х50 ож 3129 36,1
3х70 ож 3648 38,9
3х70 3896 40,9
3х95 ож 4263 42,4
3х95 4577 44,1
3х120 ож 4832 45,1
3х120 5161 47
3х150 ож 5354 47,4
3х150 5795 49,7
3х185 ож 6065 50,3
3х185 6579 53,2
3х240 ож 7277 55,2
3х240 7843 58,1
