Кабели силовые с изоляцией из СПЭ на напряжение 10 кВ ПВП

Кабельная продукция / Кабели силовые с изоляцией из СПЭ на напряжение 10 кВ

ПВП

Стандарт
ТУ № 16.К71—335—2004, МЭК 60 502—2
ПВП

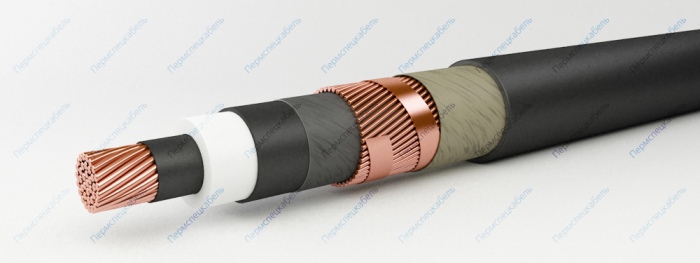

Элементы конструкции

  1. Круглая многопроволочная уплотнённая токопроводящая жила из меди, сечением от 50 до 800 кв.мм
  2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена
  3. Изоляция из сшитого полиэтилена (Пв)
  4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена
  5. Разделительный слой
  6. Экран из медных проволок, скреплённых медной лентой:
    • сечением не менее 16 кв.мм. для кабелей с сечением жилы 50 - 120 кв.мм
    • сечением не менее 25 кв.мм. для кабелей с сечением жилы 150 - 300 кв.мм
    • сечением не менее 35 кв.мм. для кабелей с сечением жилы 400 кв.мм. и более
  7. Разделительный слой
  8. Оболочка из полиэтилена (П)

Область применения

Применяются для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод.
Допускается прокладка на воздухе без защиты от солнечной радиации, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий. Кабели прокладываются на трассах без ограничения разности уровней.

Срок службы кабелей — 30 лет.

Допустимый нагрев жил при работе в аварийном режиме [°С] 130
Монтаж при температуре, не ниже [°C] -20
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Рабочая температура жилы [°С] 90
Радиус изгиба кабелей [наружных диаметров] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -60
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
Номинальное сечение жилы/экрана, кв. мм Масса кабеля кг/км Наружный диаметр мм
1х50/16 1071 29,6
1х50/25 1157 29,7
1х70/16 1290 31,1
1х70/25 1376 31,2
1х95/16 1555 32,8
1х95/25 1641 32,9
1х120/16 1815 34,2
1х120/25 1900 34,3
1х150/25 2196 35,8
1х150/35 2307 35,8
1х185/25 2562 37,4
1х185/35 2660 37,4
1х240/25 3109 39,6
1х240/35 3208 39,6
1х300/25 3700 41,8
1х300/35 3798 41,8
1х400/35 4770 45,1
1х400/50 4910 45,4
1х500/35 5764 48,3
1х500/50 5903 48,5
1х630/35 7006 51,5
1х630/50 7146 51,8
1х800/35 8654 55,7
1х800/50 8794 55,9
