Кабели силовые с изоляцией из СПЭ на напряжение 10 кВ ПВПУ2Г

Кабельная продукция / Кабели силовые с изоляцией из СПЭ на напряжение 10 кВ

ПВПУ2Г

Стандарт
ТУ № 16.К71—335—2004, МЭК 60 502—2
ПВПУ2Г

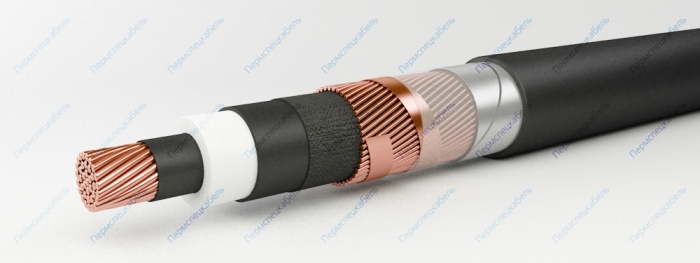

Элементы конструкции

  1. Круглая многопроволочная уплотнённая токопроводящая жила из меди, сечением от 50 до 800 кв.мм
  2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена
  3. Изоляция из сшитого полиэтилена (Пв)
  4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена
  5. Разделительный слой из электропроводящей водоблокирующей ленты (Г)
  6. Экран из медных проволок, скреплённых медной лентой:
    • сечением не менее 16 кв.мм. для кабелей с сечением жилы 50 - 120 кв.мм
    • сечением не менее 25 кв.мм. для кабелей с сечением жилы 150 - 300 кв.мм
    • сечением не менее 35 кв.мм. для кабелей с сечением жилы 400 кв.мм и более
  7. Разделительный слой из водоблокирующей ленты
  8. Слой из алюмополимерной ленты (2Г)
  9. Оболочка из полиэтилена увеличенной толщины (Пу)

Область применения

Применяются для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод. Кабели герметизированы от проникновения влаги, что позволяет эксплуатировать кабели в грунтах с повышенной влажностью и сырых, частично затапливаемых сооружениях, а также, по согласованию с предприятием изготовителем, в несудоходных водоёмах и в судоходных — при соблюдении мер, исключающих механические повреждения кабеля.

Допускается прокладка на воздухе без защиты от солнечной радиации, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий. Кабели прокладываются на трассах без ограничения разности уровней.

Строительная длина кабелей определяется по согласованию с заказчиком. Допускаются маломерные отрезки длиной не менее 50 метров в количестве не более 5% от общей длины партии.

Срок службы кабелей — 30 лет.

Допустимый нагрев жил при работе в аварийном режиме [°С] 130
Монтаж при температуре, не ниже [°C] -20
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Рабочая температура жилы [°С] 90
Радиус изгиба кабелей [наружных диаметров] 7.5
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -60
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
