Кабели силовые с пропитанной бумажной изоляцией ЦАСБ-10

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

ЦАСБ-10

Стандарт
ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-2004
Код ОКП
35 3511 0500, 35 3513 0500, 35 3514 0500, 35 3511 2000, 35 3513 2000, 35 3514 2000, 35 3533 3900, 35 3534 3900, 35 3533 4400, 35 3534 4400
ЦАСБ-10

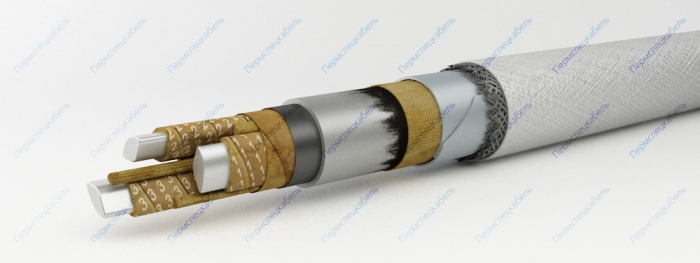

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная сечением 25-240 кв.мм – "ож"
    • многопроволочная сечением 70-800 кв.мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Свинцовая оболочка
  7. Подушка из битума и крепированной бумаги
  8. Броня из стальных лент
  9. Наружный покров из волокнистых материалов

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки в земле (траншеях) с низкой коррозионной активностью на трассах с наличием или отсутствием блуждающих токов и в земле (траншеях) со средней коррозионной активностью на трассах с отсутствием блуждающих токов, если в процессе эксплуатации не подвергаются растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦАСБ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 25
Максимальная рабочая температура жилы при перегрузке [°С] 90
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Номинальное постоянное напряжение [кВ] 25
Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 15
Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 25
Разность уровней, не более [м] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3x25 ож 3155 39,5
3x35 ож 3126 38,3
3x50 ож 3424 40,2
3x70 ож 3930 42,9
3x70 4180 44,4
3x95 ож 4540 45,9
3x95 4764 47,5
3x120 ож 5010 48,3
3x120 5361 50,3
3x150 ож 5560 50,7
3x150 5958 52,9
3x185 ож 6242 53,6
3x185 6818 56,3
