Кабели силовые с пропитанной бумажной изоляцией ЦАСБНЛШНГ-10

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

ЦАСБНЛШНГ-10

Стандарт
ТУ 16.К09-134-2003
Код ОКП
35 3500
ЦАСБНЛШНГ-10

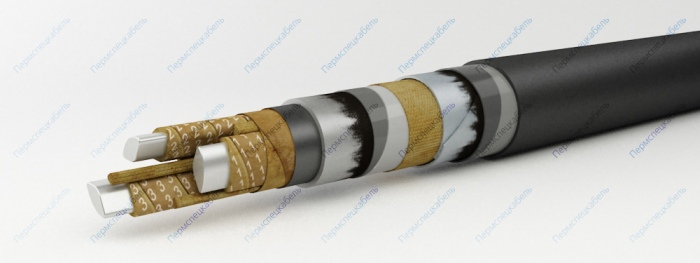

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная сечением 25-240 кв.мм – "ож"
    • многопроволочная сечением 70-240 кв.мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Свинцовая оболочка
  7. Подушка из битума, пленки ПВХ и крепированной бумаги
  8. Броня из стальных лент
  9. Подслой из битума и ПЭТ пленки
  10. Наружный покров из ПВХ пластиката

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в кабельных сооружениях, помещениях и сооружениях метрополитенов, в том числе пожароопасных и взрывоопасных зонах В-Iг, В-II и В-IIа, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Допускается прокладка кабелей в трубах и в земле (в траншеях) на отдельных участках трассы при условии дополнительной защиты от механических повреждений. Кабели с нестекающим изоляционным пропиточным составом (ЦАСБнлШнг) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А). Кабели допускают перегрузку 15% от номинального тока нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 25
Максимальная рабочая температура жилы при перегрузке [°С] 90
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Номинальное постоянное напряжение [кВ] 25
Радиус изгиба кабелей [наружных диаметров] 15
Разность уровней, не более [м] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х25 ож 3385 39,7
3х35 ож 3291 38,3
3х50 ож 3621 40,4
3х70 ож 4143 43,1
3х70 4408 44,6
3х95 ож 4772 46,3
3х95 5011 47,9
3х120 ож 5256 48,7
3х120 5626 50,7
3х150 ож 5820 51,1
3х150 6239 53,3
3х185 ож 6472 54
3х185 7128 57,1
3х240 ож 7665 58,6
3х240 8267 61,6
