Кабели силовые с пропитанной бумажной изоляцией ЦАСПГ-10

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

ЦАСПГ-10

Стандарт
ГОСТ 18410-73, ТУ 16.К09-143-2004
Код ОКП
35 3511 1300, 35 3513 1300, 35 3514 1300, 35 3511 3600, 35 3513 3600, 35 3514 3600, 35 3533 3700, 35 3534 3700, 35 3533 4700, 35 3534 4700

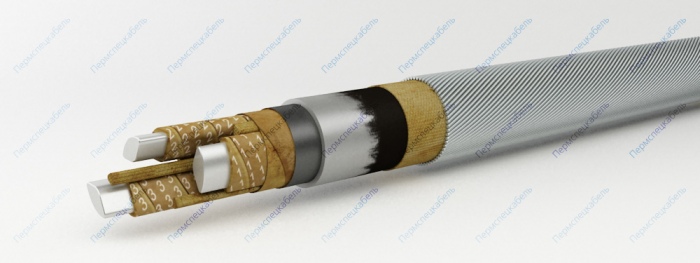

ЦАСПГ-10

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная сечением 25-240 кв.мм – "ож"
    • многопроволочная сечением 70-240 кв.мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение 6 кВ и более
  6. Свинцовая оболочка
  7. Подушка из битума, крепированной бумаги и кабельной пряжи
  8. Броня из стальных оцинкованных проволок

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации:

    • в воздухе при наличии опасности механических повреждений в ходе эксплуатации
    • если в процессе эксплуатации кабели подвергаются значительным растягивающим усилиям (вертикальные участки трасс)
    • во взрывоопасных зонах В-Iг и В-II при отсутствии опасности механических повреждений в ходе эксплуатации
    • во взрывоопасных зонах В-Iб и В-IIа при наличии опасности механических повреждений в ходе эксплуатации

Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦАСПГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 25
Максимальная рабочая температура жилы при перегрузке [°С] 90
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Номинальное постоянное напряжение [кВ] 25
Радиус изгиба кабелей [наружных диаметров] 15
Разность уровней, не более [м] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3x25 ож 4080 39,1
3x35 ож 4038 37,9
3x50 ож 4374 39,8
3x70 ож 4938 42,5
3x70 5234 44
3x95 ож 5641 45,5
3x95 5908 47,1
3x120 ож 6177 47,9
3x120 6563 49,9
3x150 ож 6794 50,3
3x150 7221 52,5
3x185 ож 7530 53,2
3x185 8165 55,9
