Кабели силовые с пропитанной бумажной изоляцией ААБ2ЛШП-6

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

ААБ2ЛШП-6

Стандарт
ГОСТ 18410-73
Код ОКП
35 3611 0800, 35 3613 0800, 35 3614 0800
ААБ2ЛШП-6

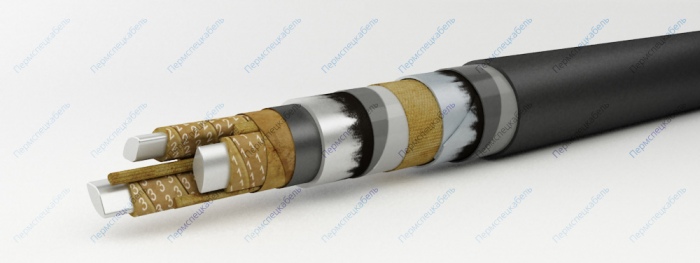

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 25-240 кв. мм
    • многопроволочная (класс 2) сечением 70-240 кв. мм
  2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким изоляционным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Алюминиевая оболочка
  7. Подушка из битума, пленки ПВХ и крепированной бумаги
  8. Броня из стальных лент
  9. Подслой из битума и пленки ПЭТ
  10. Наружный покров из полиэтилена высокого давления

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с высокой коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям.

Срок службы кабелей — не менее 30 лет.

Строительная длина, [м]
сечение жил до 70 кв.мм. 300-450
сечение жил 95 и 120 кв.мм. 250-400
сечение жил 150 кв.мм. и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 17
Максимальная рабочая температура жилы при перегрузке [°С] 90
Максимальная рабочая температура жилы [°С] 65
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 6
Номинальное постоянное напряжение [кВ] 15
Радиус изгиба кабелей [наружных диаметров] 25
Разность уровней, не более [м] 20
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
3х50 ож 2151 37,6
3х70 ож 2513 40,4
3х70 2671 42,3
3х95 ож 2954 43,8
3х95 3132 45,6
3х120 ож 3334 46,3
3х120 3536 48,3
3х150 ож 3715 48,7
3х150 3982 51
3х185 ож 4224 51,6
3х185 4615 55
3х240 ож 5131 56,7
3х240 5497 59,6
