Кабели силовые с ПВХ изоляцией АВББШНГ-3

Кабельная продукция / Кабели силовые с ПВХ изоляцией

АВББШНГ-3

Стандарт
ТУ 16.К71-090-90, МЭК 502
Код ОКП
35 3772 5800
АВББШНГ-3

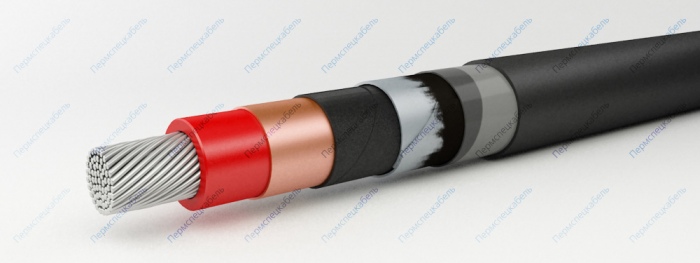

Элементы конструкции

  1. Алюминиевая токопроводящая жила
    • многопроволочная (класс 2) сечением 240-625 кв.мм
  2. Изоляция из ПВХ пластиката, маркировка жил
    • цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная
    • цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0
  3. Экран из медных лент
  4. Поясная изоляция из ПВХ лент
  5. Броня из двух стальных или стальных оцинкованных лент
  6. Битум
  7. Обмотка из полиэтилентерефталатной плёнки
  8. Шланг из ПВХ пластиката пониженной горючести

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 3,0 кВ частоты 100Гц или на постоянное напряжение в 2,5 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря. Кабели применяются для прокладки:

  • на открытом воздухе
  • в помещениях (объёмах) с повышенной влажностью
  • в сооружениях метрополитенов
  • в трубах и в земле (траншеях) на отдельных участках кабельной трассы при условии дополнительной защиты от механических повреждений
  • в пожароопасных помещениях
  • во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа
  • при отсутствии растягивающих усилий в процессе эксплуатации

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А и В). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы. Допускается перегрузка 15% от номинального тока нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток.

Срок службы кабелей — 30 лет.

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 9.5
Максимальная рабочая температура жилы [°С] 70
Максимальное переменное напряжение частоты 50 Гц [кВ] 3.6
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 3
Радиус изгиба кабелей [наружных диаметров] 15
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.01
Строительная длина, не менее [м] 200
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
1х240 1658 30,5
1х300 1951 33,2
1х400 2411 36,9
1х500 2871 40,4
1х625 3376 44,1
