Кабели силовые с ПВХ изоляцией АВВБГ-1

Кабельная продукция / Кабели силовые с ПВХ изоляцией

АВВБГ-1

Стандарт
ГОСТ 16442—80
АВВБГ-1

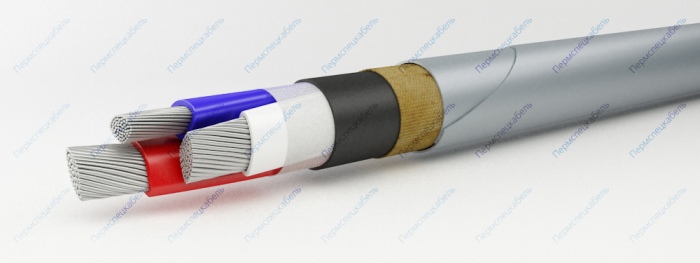

Элементы конструкции

  1. Алюминиевая токопроводящая жила
    • однопроволочная (класс 1) сечением 2,5—240 кв. мм -”ож”
    • многопроволочная (класс 2) сечением 70—240 кв. мм
  2. Изоляция из ПВХ пластиката, маркировка жил
    • цветовая
    • цифрова
  3. Обмотка из нетканого полотна для многожильных кабелей сечением 16 кв. мм. и выше
  4. Оболочка из ПВХ пластиката
  5. Подушка из крепированной бумаги
  6. Броня из стальных или стальных оцинкованных лент

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Прокладка:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
  • в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
  • на специальных кабельных эстакадах, по мостам и в блоках
  • в пожароопасных помещениях
  • во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа

Предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332—1). В тропическом климатическом исполнении (индекс "—Т") устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

При сечении основных жил 2,5-25 кв.мм., строительная длина кабеля составит, не менее 450 м
При сечении основных жил 35-70 кв.мм., строительная длина кабеля составит, не менее 500 м
При сечение основных жил 95 кв.мм. и выше, строительная длина кабеля составит, не менее 300 м

Срок службы — 30 лет.

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
Максимальная рабочая температура жилы [°С] 70
Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 1
Радиус изгиба кабелей [наружных диаметров] 7.5
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
Количество и сечение жил шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3x4 ож 416,1 17,8
3x6 ож 461,7 18,8
3x10 ож 542,6 20,4
3x25+1x16 ож 1195 29,6
3x50+1x25 ож 1595 32,7
3x70+1x35 2006 37,3
3x70+1x35 ож 1910 35,5
3x95+1x50 2500 41,7
3x95+1x50 ож 2338 39,5
3x120+1x70 2905 44,9
3x120+1x70 ож 2766 42,8
3x150+1x70 3300 48,1
3x150+1x70 ож 3110 45,5
3x185+1x95 3955 52,8
3x185+1x95 ож 3675 49,4
3x240+1x120 5500 60,4
3x240+1x120 ож 4555 54,9
4x2,5 ож 393 16,7
4x4 ож 468 18,9
4x6 ож 524 20
4x10 ож 624 21,9
4x16 ож 794 25,1
4x25 ож 1230 29,6
4x35 ож 1460 32,4
4x50 ож круглая 1763 35,9
4x50 ож сектор 1675 32,8
4x70 ож 2035 35,9
4x70 2130 37,5
4x95 ож 2482 39,4
4x95 2655 41,8
4x120 ожп 2914 42,6
4x120 3060 44,7
4x150 ожп 3350 45,6
4x150 3560 48,2
4x185 ожп 3941 49,3
4x185 4250 52,7
4x240 ожп 4950 55,4
4x240 5225 58,4
