    Кабели и провода монтажные МКШ

    Кабельная продукция / Кабели и провода монтажные

    МКШ

    Стандарт
    ГОСТ 10348-80
    Код ОКП
    35 8110
    МКШ

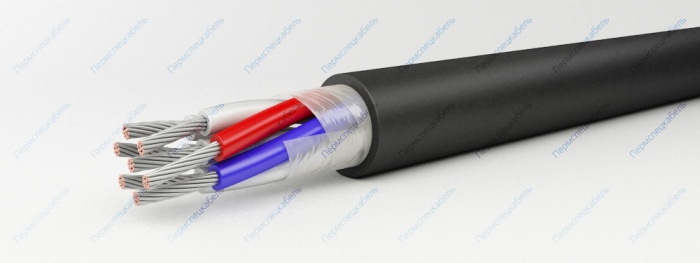

    Элементы конструкции

    1. Токопроводящая жила из скрученных медных луженых проволок
    2. Изоляция и оболочка из поливинилхлоридного пластиката
    3. Поверх изолированных скрученных жил – полиэтилентерефталатная пленка
    4. Оболочка из ПВХ-пластиката

    Область применения

    Применяются для фиксированного межприборного монтажа электрических устройств.

    Безотказная наработка кабелей, не менее [ сут.] 416
    Испытательное переменное напряжение частотой 50 Гц, 5 мин. [В] 2000
    Номинальное напряжение переменного тока, частотой до 400 Гц [В] 500
    Номинальное постоянное напряжение [кВ] 0.75
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -60
    Количество и сечение жил, шт х кв.мм Наружный диаметр, не более мм Масса провода, кг/км
    2х0,35 6,7 37
    3х0,35 6,9 40
    5х0,35 8,2 57
    7х0,35 8,8 73
    10х0,35 11,6 108
    14х0,35 12,4 137
    2х0,50 7 44
    3х0,50 7,2 48
    5х0,50 8,5 70
    7х0,50 9,2 90
    10х0,50 12,2 133
    14х0,50 13,1 171
    2х0,75 7,5 55
    3х0,75 7,7 60
    5х0,75 9,2 88
    7х0,75 10 115
    10х0,75 13,2 170
    14х0,75 14,2 220
