Кабели и провода силовые гибкие до 1 кВ КПГСН

Кабельная продукция / Кабели и провода силовые гибкие до 1 кВ

КПГСН

Стандарт
ТУ 16.К73.05-93
Код ОКП
35 4445
КПГСН

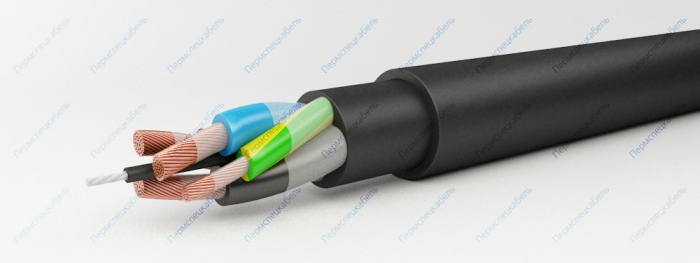

Элементы конструкции

  1. Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5)
  2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э
  3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучуков. Маркировка жил:
    • цифровая: 1, 2, 3, 4, 5, жила заземления – 0
    • цветовая: голубой, черный, коричневый, жила заземления – зелёно-жёлтая
  4. Сердечник из полиэфирных нитей в оболочке из резины. Допускается четырехжильные кабели с номинальным сечением основных жил до 16 мм2 скручивать без сердечника
  5. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э
  6. Оболочка из маслостойкой резины не распространяющей горение типа РШН-1 на основе полихлоропрена

Область применения

Силовые кабели повышенной гибкости предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение 1000 В.

Кабели предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с умеренным климатом. В закрытых помещениях с естественной вентиляцией при отсутствии воздействия атмосферных осадков и солнечного излучения, а также в помещениях с повышенной влажностью воздуха (в том числе шахтах, подвалах, судовых и корабельных помещениях), в которых возможно длительное наличие или частая конденсация влаги на стенах и потолке.

Устойчивы к воздействию смазочных масел, а также дезинфицирующих и агрессивных веществ, употребляемых в сельском хозяйстве. Не распространяют горение. Срок службы – 2,5 года.

Многократные перегибы кабеля через систему роликов, [число циклов перегибов]
диаметр роликов - 120 мм, растягивающая нагрузка - 15 Н и сечение основных жил до 2,5 кв.мм 30000
диаметр роликов - 200 мм, растягивающая нагрузка - 20 Н и сечение основных жил 4,0 кв.мм 30000

Многократные изгибы кабеля на угол ±П/2 рад при растягивающем усилии 49 Н, [число циклов изгибов]
диаметр роликов не более 200 мм и сечение основных жил от 6,0 до 10 кв.мм 12000
диаметр роликов не более 200 мм и сечение основных жил от 16 до 50 кв.мм 10000
диаметр роликов не более 400 мм и сечение основных жил от 70 до 120 кв.мм 8000

Строительная длина, не менее [м]
сечение основных жил до 35 кв.мм 150
сечение основных жил свыше 35 кв.мм 125

Гарантийный срок эксплуатации [месяц] 6
Длительно допустимая температура на жиле, не более [°C] 75
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Номинальное постоянное напряжение [кВ] 1
Радиус изгиба кабелей [наружных диаметров] 5
Раздавливающее усилие для кабелей с сечением основных жил от 16 кв.мм и более, не менее [кН] 8
Растягивающее усилие кабелей на 1 кв.мм. суммарного сечения всех жил, не более [Н] 19.6
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -30
Электрическое сопротивление изоляции, не менее [МОм*км] 50
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
3x2,5+1x1,5 290 13,2
3x4,0+1x2,5 410 15,5
3x6,0+1x4,0 560 18
3x10+1x6,0 950 23,5
3x16+1x6,0 1300 27,6
3x25+1x10 2000 33,3
3x35+1x10 2500 39,8
3x50+1x16 3200 44,6
3x70+1x25 4690 50
3x95+1x35 6000 55,8
3x120+1x35 7500 61
3x2,5+1x1,5+1x1,5 320 14,3
3x4,0+1x2,5+1x2,5 500 17,8
3x4,0+1x2,5+2x2,5 580 18,8
3x6,0+1x4,0+1x4,0 650 20,6
3x6,0+1x4,0+2x4,0 810 22
3x10+1x6,0+2x6,0 1300 28,3
3x16+1x6,0+2x6,0 1780 32,4
3x25+1x10+2x10 2700 39,5
3x35+1x10+2x10 3400 45
3x50+1x16+2x10 4400 50,5
