    Кабели и провода силовые гибкие до 1 кВ КПГСНЭ

    Кабельная продукция / Кабели и провода силовые гибкие до 1 кВ

    КПГСНЭ

    Стандарт
    ТУ 16.К73.05-93 и ТТ 6-4/2648

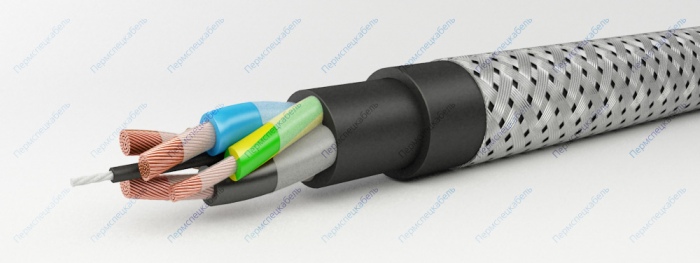

    КПГСНЭ

    Элементы конструкции

    1. Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5)
    2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э
    3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучуков. Маркировка жил:
      • цифровая: 1, 2, 3, жила заземления – 0
      • цветовая: голубой, черный, коричневый, жила заземления – зелёно-жёлтая
    4. Сердечник из полиэфирных нитей в оболочке из резины
    5. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э
    6. Оболочка из маслостойкой резины не распространяющей горение типа РШН-1 на основе полихлоропрена
    7. Экран из медных луженых проволок

    Область применения

    Силовые кабели повышенной гибкости предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение 1000 В.

    Кабели предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с умеренным климатом. Кабели предназначены для эксплуатации в силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений. Кабели предназначены для неподвижной прокладки внутри помещений, при условии защиты от прямого воздействия солнечной радиации, от воздействия морского тумана и воды, конденсата масел и топлива. Кабели не распространяют горение.

    Срок службы – 2,5 года.

    Гарантийный срок эксплуатации [месяц] 6
    Длительно допустимая температура нагрева жил при температуре окружающей среды 25°C [°C] 75
    Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
    Многократные изгибы кабеля при угле изгиба ±90°, диаметр изгиба равен 8 диаметрам кабеля, не менее [число циклов] 10
    Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
    Номинальное постоянное напряжение [кВ] 1.0
    Радиус изгиба кабелей [наружных диаметров] 5
    Растягивающее усилие кабелей на 1 кв.мм. суммарного сечения всех жил, не более [Н] 19.6
    Строительная длина, не менее [м] 150
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -30
    Электрическое сопротивление изоляции, не менее [МОм*км] 50
    Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
    3x2,5+1x1,5 290 14,4
    3x4,0+1x2,5 410 16,7
    3x6,0+1x4,0 560 19,2
    3x10+1x6,0 950 24,7
    3x16+1x6,0 1300 21,8
