    Кабели и провода силовые гибкие до 1 кВ РПШЭ 380

    Кабельная продукция / Кабели и провода силовые гибкие до 1 кВ

    РПШЭ 380

    Стандарт
    ТУ 16.К18-001-89
    Код ОКП
    35 47341 0200, 35 4341 1100, 35 4341 0600, 35 4341 1500
    РПШЭ 380

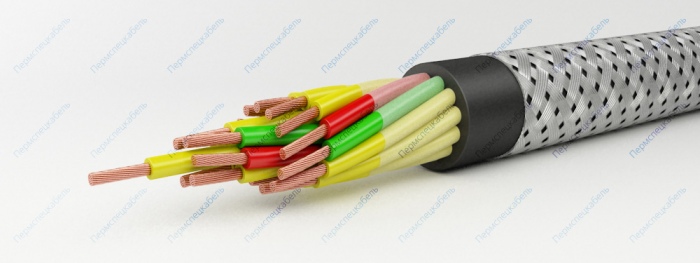

    Элементы конструкции

    1. Токопроводящая жила скрученная из медных проволок или медных лужёных проволок (класс 4)
    2. Изоляция из резины на основе натурального и бутадиенового каучуков. Маркировка жил:
      • цветовая — счётная пара
    3. Обмотка из полиэтилентерефталатной плёнки
    4. Оболочка из резины на основе полихлоропрена
    5. Экран из медных луженых проволок

    Область применения

    Провода предназначены для присоединения стационарных установок в электрических сетях на номинальное переменное напряжение 380 и 660 В частотой 400 Гц, а также для монтажа радиоаппаратуры.

    Провода предназначены для эксплуатации в макроклиматических районах с умеренным и тропическим (РПШЭ-Т) климатом при температуре окружающей среды от минус 40°С до плюс 60°С. Провода предназначены для эксплуатации в закрытых помещениях при отсутствии воздействия прямого солнечного излучения и атмосферных осадков. Провода преимущественно предназначены для монтажа электроустановок, когда требуется защита от радиопомех. Провода марки РПШЭ-Т стойки к поражению плесневыми грибами.

    Срок службы — 8 лет.

    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 12
    Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 1.5
    Максимальная рабочая температура жилы [°С] 65
    Монтаж при температуре, не ниже [°C] -15
    Номинальное напряжение переменного тока, частотой до 400 Гц [В] 380
    Номинальное постоянное напряжение [кВ] 0.7
    Строительная длина, не менее [м] 50
    Температура окружающей среды, верхний предел [°C] +60
    Температура окружающей среды, нижний предел [°C] -40
    Электрическое сопротивление изоляции, не менее [МОм*км] 110
    Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр не более, мм
    1х0,75 85 6,6
    2х0,75 158 9,4
    3х0,75 170 9,8
    4х0,75 195 10,6
    5х0,75 129 11,4
    6х0,75 262 12,2
    7х0,75 270 12,2
    8х0,75 295 13,1
    10х0,75 400 16,0
    12х0,75 420 16,5
    14х0,75 466 17,2
    1х1,0 88 6,7
    2х1,0 110 9,7
    3х1,0 182 10,1
    4х1,0 213 10,9
    5х1,0 251 11,7
    6х1,0 285 12,6
    7х1,0 294 12,6
    8х1,0 324 13,5
    10х1,0 439 16,6
    12х1,0 464 17,0
    14х1,0 514 17,8
    1х1,5 99 7,1
    2х1,5 195 10,3
    3х1,5 215 10,8
    4х1,5 250 11,7
    5х1,5 297 12,6
    6х1,5 340 13,6
    7х1,5 353 13,6
    8х1,5 428 15,6
    10х1,5 557 17,6
    12х1,5 561 18,4
    14х1,5 626 19,3
    1х2,5 127 7,7
    2х2,5 257 11,7
    3х2,5 252 12,3
    4х2,5 333 13,3
    5х2,5 438 15,4
    6х2,5 501 16,6
    7х2,5 520 16,6
    8х2,5 576 17,8
    10х2,5 780 20,6
    12х2,5 814 21,2
    14х2,5 905 22,2
    2х4,0 295 12,8
    3х4,0 350 13,4
    2х6,0 440 16,0
    3х6,0 515 16,8
