Кабели и провода силовые гибкие до 1 кВ РПШЭМ-380

Кабельная продукция / Кабели и провода силовые гибкие до 1 кВ

РПШЭМ-380

Стандарт
ТУ 16.К18-001-89
Код ОКП
35 4341

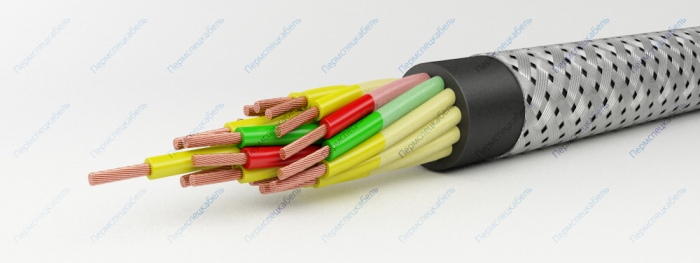

РПШЭМ-380

Элементы конструкции

  1. Токопроводящая жила скрученная из медных проволок (класс 4)
  2. Изоляция из резины на основе натурального и бутадиенового каучуков. Маркировка жил:
    • цветовая — счётная пара
  3. Обмотка из полиэтилентерефталатной плёнки
  4. Оболочка из резины на основе изопренового и бутадиенового каучуков
  5. Экран из медных луженых проволок

Область применения

Провода предназначены для присоединения стационарных установок в электрических сетях на номинальное переменное напряжение 380 и 660 В частотой 400 Гц, а также для монтажа радиоаппаратуры.

Провода предназначены для эксплуатации в макроклиматических районах с умеренным климатом при температуре окружающей среды от минус 50°С до плюс 60°С. Провода предназначены для эксплуатации в закрытых помещениях при отсутствии воздействия прямого солнечного излучения и атмосферных осадков. Провода преимущественно предназначены для монтажа электроустановок, когда требуется защита от радиопомех. Провода с сечением жил 6 и 10 кв.мм. стойки к изгибам и выдерживают не менее 15 двойных изгибов.

Срок службы — 8 лет.

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 12
Длительно допустимая температура на жиле, не более [°C] 65
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 1.5
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частоты 400 Гц, [кВ] 0.38
Номинальное постоянное напряжение [кВ] 0.7
Строительная длина, не менее [м] 50
Температура окружающей среды, верхний предел [°C] +60
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции, не менее [МОм*км] 110
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
1х0,75 85 6,6
2х0,75 158 9,4
3х0,75 170 9,8
4х0,75 195 10,6
5х0,75 129 11,4
6х0,75 262 12,2
7х0,75 270 12,2
8х0,75 295 13,1
10х0,75 400 16
12х0,75 420 16,5
14х0,75 466 17,2
1х1,0 88 6,7
2х1,0 110 9,7
3х1,0 182 10,1
4х1,0 213 10,9
5х1,0 251 11,7
6х1,0 285 12,6
7х1,0 294 12,6
8х1,0 324 13,5
10х1,0 439 16,6
12х1,0 464 17
14х1,0 514 17,8
1х1,5 99 7,1
2х1,5 195 10,3
3х1,5 215 10,8
4х1,5 250 11,7
5х1,5 297 12,6
6х1,5 340 13,6
7х1,5 353 13,6
8х1,5 428 15,6
10х1,5 557 17,6
12х1,5 561 18,4
14х1,5 626 19,3
1х2,5 127 7,7
2х2,5 257 11,7
3х2,5 252 12,3
4х2,5 333 13,3
5х2,5 438 15,4
6х2,5 501 16,6
7х2,5 520 16,6
8х2,5 576 17,8
10х2,5 780 20,6
12х2,5 814 21,2
14х2,5 905 22,2
2х4,0 295 12,8
3х4,0 350 13,4
2х6,0 440 16
3х6,0 515 16,8
