Кабели шахтные и экскаваторные КГВШ-1

Кабельная продукция / Кабели шахтные и экскаваторные

КГВШ-1

Стандарт
ТУ 16.К09-124-2004
Код ОКП
35410
КГВШ-1

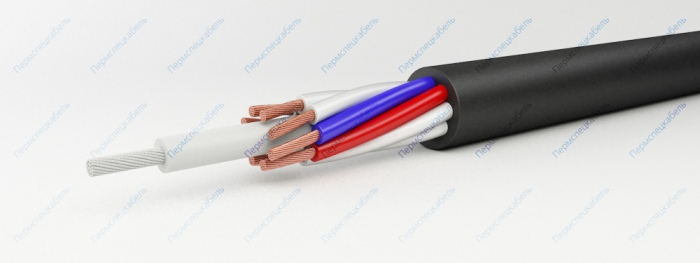

Элементы конструкции

  1. Медные гибкие токопроводящие жилы (класс 5)
  2. Изоляция из ПВХ пластиката
  3. Cердечник из полипропиленовых нитей
  4. Оболочка из ПВХ пластиката

Область применения

Кабели предназначены для присоединения устройств дистанционного управления, автоматики и контроля в шахтах к электрическим сетям на номинальное переменное напряжение до 380 В номинальной частоты 50 Гц.
Вид климатического исполнения — У и Т, категория размещения 5 по ГОСТ 15150 при температуре окружающей среды от минус 30 до 50°С.

Прокладка и эксплуатация кабелей должна производиться в соответствии с "Правилами безопасности в угольных и сланцевых шахтах", "Правилами технической эксплуатации угольных и сланцевых шахт".

Кабели не распространяют горение при одиночной прокладке. Кабели устойчивы к изгибам.

Срок службы кабелей — не менее 12 месяцев. Фактический срок службы кабеля устанавливается 6 лет при условии соблюдения правил хранения, монтажа и эксплуатации и определяется в процессе эксплуатации.

Длительно допустимая температура на жиле, не более [°C] 70
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.38
Радиус изгиба кабелей без предварительного подогрева, не менее [наружных диаметров] 10
Радиус изгиба кабелей с предварительным подогревом, не менее [наружных диаметров] 5
Строительная длина, не менее [м] 150
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
2х1,0 104 9,1
3х1,0 120 9,5
6х1,0 221 12,8
8х1,0 268 14,6
10х1,0 364 16,4
12х1,0 442 18,2
15х1,0 579 20,8
18х1,0 707 22,8
24х1,0 815 24,4
30х1,0 972 26,7
36х1,0 1180 28,9
2х1,5 147 11
3х1,5 171 11,5
6х1,5 280 14,9
8х1,5 376 17,1
10х1,5 466 19,5
12х1,5 599 21,5
15х1,5 756 24,7
18х1,5 900 26,9
24х1,5 1109 29,4
30х1,5 1136 32,3
36х1,5 1631 35,1
