Кабели и провода для электротранспорта ПГРО

Кабельная продукция / Кабели и провода для электротранспорта

ПГРО

Стандарт
ТУ 16-705.330-84
Код ОКП
35 5900
ПГРО

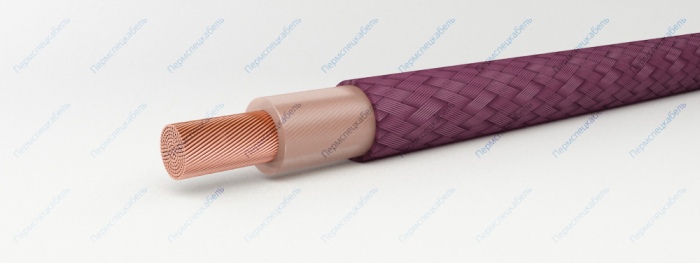

Элементы конструкции

  1. Медная токопроводящая жила
  2. Изоляция из кремнийорганической резины
  3. Оплётка из полиэфирных нитей пропитанная кремнийорганическим лаком

Область применения

Провода предназначены для фиксированного соединения электрооборудования вагонов метрополитена, работающих при номинальном напряжении до 660 В переменного тока частоты до 400 Гц или 1000 В постоянного тока.

Провода предназначены для эксплуатации в закрытых помещениях (объемах) в районах с умеренным холодным климатом. Провода устойчивы к воздействию озона, допускается воздействие дождя, инея и росы. В течение срока службы провода допускают 200 изгибов на радиус, равный не менее четырёх диаметров провода при температуре окружающей среды не ниже минус 5°С. Провода не распространяют и не поддерживают горение. Провода устойчивы к воздействию плесневых грибов. В ходе эксплуатации провода не должны подвергаться прямому воздействию солнечного излучения.

Срок службы

при температуре +80°С - 25 лет
при температуре +115°С - 12,5 лет

Влажность воздуха при 40°С [%] 98
Гарантийный срок эксплуатации [месяц] 24
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Монтаж при температуре, не ниже [°C] -15
Номинальное напряжение переменного тока, частотой до 400 Гц [В] 660
Номинальное постоянное напряжение [кВ] 1
Рабочая температура жилы [°С] 115
Радиус изгиба кабелей [наружных диаметров] 4
Температура окружающей среды, верхний предел [°C] +115
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 150
Сечение жилы, кв. мм Масса провода, кг/км Наружный диаметр, не более, мм Строительная длина, не менее, м
0,75 19 3,6 100
1,0 21 3,7 100
1,5 27 4,0 100
2,5 42 4,7 100
4,0 60 5,4 100
6,0 90 6,8 100
10,0 129 7,7 100
16,0 204 9,3 100
25,0 309 11,0 50
35,0 412 12,3 50
50,0 559 14,2 50
70,0 767 16,6 50
95,0 1036 18,7 50
120,0 1299 20,6 50
