Кабели и провода для электротранспорта ППСРМ-1-ХЛ 1500

Кабельная продукция / Кабели и провода для электротранспорта

ППСРМ-1-ХЛ 1500

Стандарт
ТУ 16.К73-069-2003
Код ОКП
35 5900
ППСРМ-1-ХЛ 1500

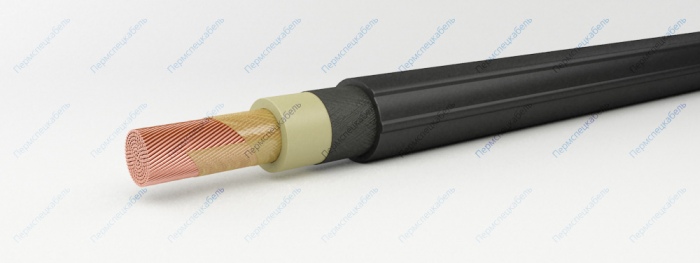

Элементы конструкции

  1. Медная токопроводящая жила (класс гибкости 5)
  2. Обмотка из полиэтилентерефталатной пленки
  3. Изоляция из резины
  4. Разделительный слой из прорезиненной тканевой ленты
  5. Оболочка из резины с одной или двумя продольными маркировочными рисками
    • цвет оболочки по согласованию с потребителем

Область применения

Провода предназначены для внутренних и наружных соединений подвижного рельсового транспорта, электровозов, электропоездов и троллейбусов на напряжение 1500 В переменного тока частотой до 400 Гц. Провода используются для монтажа при ограниченных перемещениях, для фиксированного монтажа и для присоединения к подвижным токоприемникам при отсутствии воздействия смазочных масел и дизельного топлива. Также используемый для присоединения к подвижным токоприемникам.

Провода предназначены для эксплуатации на открытом воздухе и внутри транспортного средства в районах с холодным климатом. Провода устойчивы к вертикальным колебаниям, вибрациям, изгибам и изгибам с одновременным закручиванием. Провода стойки к воздействию дождя, динамическому воздействию пыли, выпадению инея и воздействию озона. В ходе эксплуатации провода не должны подвергаться прямому воздействию солнечного излучения.

Срок службы — 12 лет. Срок службы проводов используемых для присоединения к подвижным токоприемникам — 6 лет.

Гарантийный срок эксплуатации [месяц] 24
Испытательное переменное напряжение частотой 50 Гц, 15 мин. [кВ] 6
Максимальная рабочая температура жилы [°С] 75
Номинальное напряжение переменного тока, частотой до 400 Гц [В] 1500
Номинальное постоянное напряжение [кВ] 2.5
Рабочая температура жилы [°С] 65
Радиус изгиба кабелей [наружных диаметров] 3
Строительная длина, не менее [м] 100
Температура окружающей среды, верхний предел [°C] +70
Температура окружающей среды, нижний предел [°C] -60
Сечение жилы, кв. мм Масса провода, кг/км Наружный диаметр, не более, мм
1,0 65,6 7,1
1,5 77,6 7,5
2,5 94,7 8,1
4,0 114 8,7
6,0 189 10,2
10,0 217 11,5
16,0 309 13,3
25,0 450 15,6
35,0 399 18,0
50,0 772 19,4
70,0 1016 21,6
95,0 1298 23,6
120,0 1639 27,0
150,0 2051 31,1
185,0 2450 32,3
240,0 3070 36,1
300,0 3717 38,7
