Кабели силовые с пропитанной бумажной изоляцией ААП2ЛШВ-1

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

ААП2ЛШВ-1

Стандарт
ГОСТ 18410-73, ТУ 16. К09-143-2004
Код ОКП
35 3611 1200, 35 3613 1200, 35 3614 1200
ААП2ЛШВ-1

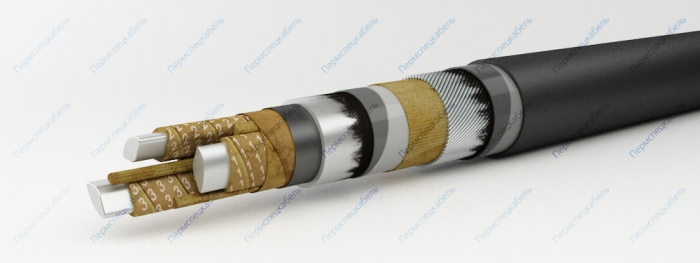

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 25-240 кв. мм
    • многопроволочная (класс 2) сечением 70-240 кв. мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Алюминиевая оболочка
  7. Подушка из битума, пленки ПВХ, крепированой бумаги и кабельной пряжи
  8. Броня из стальных круглых оцинкованных проволок
  9. Подслой из битума и ПЭТ пленки
  10. Наружный покров ПВХ пластиката

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с высокой коррозионной активностью с наличием блуждающих токов, если в процессе эксплуатации кабели подвергаются значительным растягивающим усилиям (насыпные, болотистые, пучинистые и многолетнемерзлые грунты, вертикальные участки трасс). Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 4
Максимальная рабочая температура жилы при перегрузке [°С] 105
Максимальная рабочая температура жилы [°С] 80
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 1
Номинальное постоянное напряжение [кВ] 2.5
Радиус изгиба кабелей [наружных диаметров] 25
Разность уровней, не более [м] 25
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 250
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х95 ож 3670 42,5
3х95 3873 44,3
3х120 ож 4209 45,7
3х120 4534 48,1
3х150 ож 4700 48,5
3х150 5038 50,9
3х185 ож 5350 51,9
3х185 5735 54,6
3х240 ож 6264 56,3
3х240 6803 59,8
3х70+1х35 3753 43,5
3х95+1х50 ож 4134 45,4
3х95+1х50 4388 47,6
3х120+1х70 ож 4773 49
3х120+1х70 5017 50,9
3х150+1х70 ож 5181 51,3
3х150+1х70 5524 53,6
3х185+1х95 ож 5964 55,1
3х185+1х95 6426 58,4
3х240+1х120 ож 7054 60,2
3х240+1х120 7616 63,6
4х70 ож 3658 42,4
4х70 3774 43,4
4х95 ож 4252 45,8
4х95 4432 47
4х120 ож 4974 49,8
4х120 5148 51,2
4х150 ож 5508 52,5
4х150 5819 54,7
4х185 ож 6305 56,4
4х185 6830 59,5
4х240 ож 7603 61,9
4х240 8038 64,6
