Кабели силовые с резиновой изоляцией АНРБ

Кабельная продукция / Кабели силовые с резиновой изоляцией

АНРБ

Стандарт
ГОСТ 433-73
Код ОКП
35 2234 2100, 35 2234 2200
АНРБ

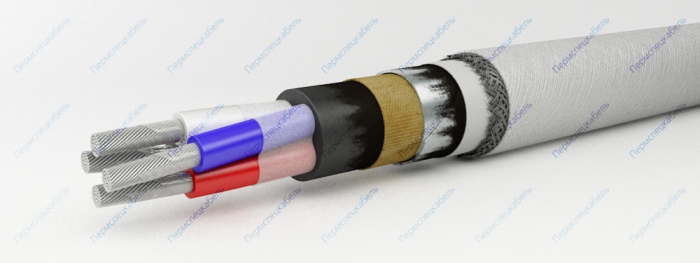

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 2,5-50 кв.мм — ”ож”
    • многопроволочная (класс 2) сечением 70-240 кв.мм
  2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э для кабелей сечением 70 кв.мм и выше
  3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучука. Маркировка жил:
    • цифровая: 1, 2, 3, 4, жила заземления - 0, нулевая жила - без цифрового обозначения
    • цветовая: 1 - белая или жёлтая, 2 - синяя или зелёная, 3 - красная или малиновая, 4 - коричневая или чёрная, жила заземления - зелёно-жёлтая, нулевая жила - любого цвета
  4. Обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки марки ПЭТ-Э
  5. Оболочка из резины типа РШН-2
  6. Подушка из крепированной бумаги и битума
  7. Броня из двух стальных или стальных оцинкованных лент
  8. Покрытие из волокничтых материалов, битума и состава, предохраняющего витки кабеля от слипания

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частоты 50 Гц или на напряжение 1,0 кВ постоянного тока.

Кабели применяются для прокладки в земле (траншеях):

  • с низкой, средней и высокой коррозионной активностью
  • с наличием или без наличия блуждающих токов
  • без ограничения разности уровней
  • если в процессе эксплуатации кабели не подвергаются растягивающим усилиям

Кабели применяются при повышенных требованиях стойкости к коротким замыканиям и аварийным кратковременным воздействиям температуры до 200°С. Суммарное время воздействия температуры 200°С при повторных коротких замыканиях не должно превышать 10 минут.

Срок службы кабелей — 30 лет.

Это интересно: сст интернет магазин http://urra.ru | квартиры в Новосибирске http://hotel-plaza.ru | квартирное бюро в Новосибирске http://dap.su
Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] -7
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Номинальное постоянное напряжение [кВ] 1
Радиус изгиба кабелей [наружных диаметров] 7.5
Строительная длина, не менее [м] 125
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 50
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
2x4,0(ож) 532 20
2x6,0(ож) 579 21
2x10(ож) 734 24
2x16(ож) 820 25,6
2x25(ож) 1204 29,6
2x35(ож) 1361 31,4
2x50(ож) 1715 35,5
2x70 2393 42,7
2x95 2755 45,1
2x120 3095 47,8
2x150 3733 54,2
2x185 5227 61,9
2x240 6182 67,9
3x4,0(ож) 593 20,6
3x6,0(ож) 679 22,3
3x10(ож) 854 24,9
3x16(ож) 981 26,6
3x25(ож) 1454 30,8
3x35(ож) 1762 33,9
3x50(ож) 2112 37,1
3x70 3014 44,8
3x95 3519 47,4
3x120 3966 50,3
3x150 5751 60,3
3x185 6700 65,2
3x2,5+2x1,5(ож) 584 20,6
3x4,0+1x2,5(ож) 675 22,4
3x6,0+1x2,5(ож) 722 23,1
3x6,0+1x4,0(ож) 754 23,6
3x10+1x4,0(ож) 919 25,9
3x10+1x6,0(ож) 922 25,9
3x16+1x6,0(ож) 1068 27,7
3x16+1x10(ож) 1298 29,2
3x25+1x10(ож) 1568 32,1
3x25+1x16(ож) 1755 34
3x35+1x16(ож) 1911 35,4
3x35+1x25 2025 36,4
3x50+1x16 2194 38
3x50+1x25 2302 38,8
3x50+1x35 2551 40,9
3x70+1x25 3137 45,9
3x70+1x35 3146 45,9
3x70+1x50 3312 47
3x95+1x35 3661 48,6
3x95+1x50 3856 49,8
3x95+1x70 4110 51,4
3x120+1x35 4127 51,6
3x120+1x70 4632 54,6
3x150+1x50 5992 61,9
3x150+1x70 6312 63,5
3x150+1x95 6372 63,5
3x185+1x50 6629 65,2
3x185+1x95 7049 67
3x240+1x70 8589 74,7
3x240+1x120 8681 74,7
4x2,5(ож) 584 20,6
4x4,0(ож) 677 22,4
4x6,0(ож) 756 23,6
4x10(ож) 974 26,5
4x16(ож) 1299 29,2
4x25(ож) 1758 34
4x35(ож) 2028 36,4
4x50(ож) 2563 40,9
4x70 3534 48,4
4x95 4167 51,4
4x120 4722 54,6
4x150 6766 65,4
4x185 8132 71,9
