Кабели силовые с резиновой изоляцией НРБГ

Кабельная продукция / Кабели силовые с резиновой изоляцией

НРБГ

Стандарт
ГОСТ 433-73
Код ОКП
35 2100,35 2200
НРБГ

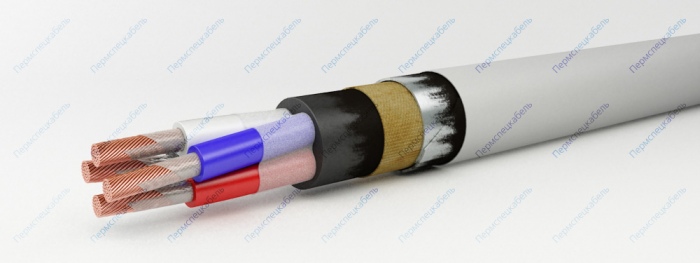

Элементы конструкции

  1. Медная многопроволочная токопроводящая жила (класс 2) сечением 1,0-240 кв.мм
  2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э для кабелей сечением 6 кв.мм и выше
  3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучука, маркировка жил:
    • цифровая: 1, 2, 3, 4, жила заземления - 0, нулевая жила - без цифрового обозначения
    • цветовая: 1 - белая или жёлтая, 2 - синяя или зелёная, 3 - красная или малиновая, 4 - коричневая или чёрная, жила заземления - зелёно-жёлтая, нулевая жила - любого цвета
  4. Обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки марки ПЭТ-Э
  5. Оболочка из резины типа РШН-2
  6. Подушка из крепированной бумаги и битума
  7. Броня из двух стальных или стальных оцинкованных лент
  8. Покрытие из битума и состава, предохраняющего витки кабеля от слипания

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частоты 50 Гц или на напряжение 1,0 кВ постоянного тока.

Кабели применяются для прокладки в воздухе при наличии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в сухих или сырых помещениях (тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, часто затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозийной активностью. Кабели применяются для прокладки на специальных кабельных эстакадах и по мостам. Кабели применяются для прокладки в пожароопасных помещениях и во взрывоопасных зонах класса В-Iг, В-II, В-Iб,В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели устойчивы к воздействию масла. Кабели в тропическом климатическом исполнении устойчивы к воздействию плесневых грибов. Кабели применяются при повышенных требованиях стойкости к коротким замыканиям и аварийным кратковременным воздействиям температуры до 200°С, суммарное время воздействия температуры 200°C при повторных коротких замыканиях не должно превышать 10 минут.

Срок службы кабелей — 30 лет.

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Номинальное постоянное напряжение [кВ] 1
Радиус изгиба кабелей [наружных диаметров] 7.5
Строительная длина, не менее [м] 125
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 50
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
2x1,5 405 16,1
2x2,5 454 17,0
2x4,0 535 18,2
2x6,0 626 19,9
2x10 827 22,6
2x16 1007 24,7
2x25 1530 28,9
2x35 1913 32,1
2x50 2510 36,9
2x70 3090 40,3
2x95 3849 44,7
2x120 4480 47,7
2x150 5593 53,8
2x185 7309 59,5
2x240 8904 65,5
3x1,5 464 16,7
3x2,5 533 17,6
3x4,0 616 18,8
3x6,0 759 20,7
3x10 1036 23,6
3x16 1482 26,6
3x25 2001 30,3
3x35 2505 33,6
3x50 3338 38,7
3x70 4188 42,4
3x95 5326 47,1
3x120 6231 50,4
3x150 6362 57,9
3x185 10012 62,8
3x1,5+1x1,0 514 17,6
3x2,5+1x1,5 581 18,7
3x4,0+1x2,5 729 20,6
3x6,0+1x2,5 820 21,5
3x6,0+1x4,0 863 22,0
3x10+1x4,0 1097 24,1
3x10+1x6,0 1146 24,6
3x16+1x6,0 1566 27,2
3x16+1x10 1717 28,5
3x25+1x10 2208 31,9
3x25+1x16 2425 33,6
3x3,5+1x16 2764 35,2
3x3,5+1x25 2953 31,2
3x50+1x16 3539 39,7
3x50+1x25 3730 40,7
3x50+1x35 3958 41,9
3x70+1x25 4473 43,5
3x70+1x35 4683 44,6
3x70+1x50 4999 46,0
3x95+1x35 5700 48,4
3x95+1x50 6000 49,7
3x95+1x70 6406 51,3
3x120+1x35 6800 53,0
3x120+1x70 7395 55,2
3x150+1x50 8914 59,5
3x150+1x70 9351 61,1
3x150+1x95 9925 63,0
3x185+1x50 10595 64,6
3x185+1x95 11470 67,4
4x1,5 519 17,6
4x2,5 589 18,7
4x4,0 741 20,6
4x6,0 877 22,0
4x10 1230 25,3
4x16 1743 28,5
4x25 2484 33,5
4x35 3009 36,1
4x50 4060 41,9
4x70 5140 46,0
4x95 6585 51,3
4x120 8642 58,2
4x150 10299 63,0
4x185 12598 69,5
