    Провода обмоточные АПСДКТ

    Кабельная продукция / Провода обмоточные

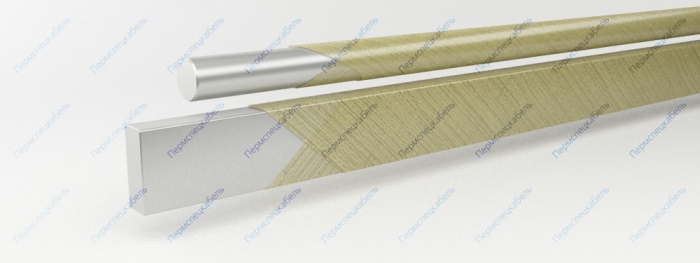

    АПСДКТ

    Стандарт
    ТУ 16.К71-257—96
    Код ОКП
    35 9243 0300, 35 9253 3000
    АПСДКТ

    Элементы конструкции

    1. Алюминиевая проволока
      • диаметр от 1,00 до 3,00 мм
      • размер стороны "а" от 1,80 до 5,60 мм и стороны "b" от 3,55 до 14,00 мм
    2. Утонённая изоляция из двух слоёв стеклянных нитей, с подклейкой и пропиткой электроизоляционным кремнийорганическим лаком

    Область применения

    Провод применяется для изготовления обмоток температурного класса 200: двигателей, трансформаторов, генераторов, электросварочного оборудования и электрической пусковой аппаратуры. Благодаря термическим свойствам провод используется в изготовлении обмоток оборудования подвергаемого длительным перегрузкам в процессе эксплуатации.

    Допускается изготовление других размеров по согласованию с потребителем.

    Ресурс работы проводов — 20 000 часов.

    Пробивное напряжение, не менее [В]
    "d" от 1,00 мм до 1,50 мм 350
    "d" от 1,56 мм до 2,12 мм 400
    "d" от 2,24 мм до 3,00 мм 450
    "а" от 1,80 мм до 2,00 мм 400
    "а" от 2,12 мм до 3,75 мм 400
    "а" от 4,00 мм до 5,60 мм 550

    Эластичность изоляции, диаметр стержня, [мм]
    "d" до 1,50 мм 4
    "d" от 1,56 мм до 3,00 мм 8

    Изгиб плашмя (по толщине)
    "а" от 1,80 мм до 2,00 мм и "b" от 3,55 мм до 6,30 мм 10
    "а" от 2,12 мм до 3,00 мм и "b" от 3,55 мм до 6,30 мм 15
    "а" от 2,12 мм до 3,00 мм и "b" от 6,70 мм до 14,00 мм 20
    "а" от 3,15 мм до 5,60 мм и "b" от 4,50 мм до 6,30 мм 40
    "а" от 3,15 мм до 5,60 мм и "b" от 6,70 мм до 14,00 мм 60

    Механическая прочность изоляции, число двойных ходов иглы, средн./миним
    "d" от 1,00 мм до 1,50 мм 15/10
    "d" от 1,56 мм до 2,12 мм 20/15
    "d" от 2,24 мм до 3,00 мм 25/20
    "b" от 3,55 мм до 14,00 мм 70/50

    Относительное удлинение провода при разрыве, не менее [%]
    "d" от 1,00 мм до 2,80 мм 16
    "d" 3,00 мм 18
    "а" от 1,80 мм до 5,60 мм 20

    Температура окружающей среды, нижний предел [°C] -60
    Температурный индекс, [°С] 200
    Размер проволоки, мм Макс. размер провода, мм Масса провода, кг/км
    1 1,22 2,75
    1,06 1,23 3,04
    1,12 1,34 3,36
    1,18 1,4 3,68
    1,25 1,47 4,08
    1,32 1,54 4,51
    1,4 1,62 5,01
    1,45 1,67 5,34
    1,5 1,72 5,68
    1,6 1,82 6,3
    1,7 1,92 7,4
    1,8 2,02 8,1
    1,9 2,12 9
    2 2,22 9,6
    2,12 2,34 11,3
    2,24 2,54 12,5
    2,36 2,66 13,75
    2,5 2,8 15,92
    2,65 2,95 17,78
    2,8 3,1 18,6
    3 3,3 19,6
    1,80x3,55 2,10x3,83 20,24
    1,80x3,75 2,10x4,03 20,24
    1,80x4,00 2,10x4,28 21,9
    1,80x4,25 2,10x4,53 22,5
    1,80x4,50 2,12x4,78 23,54
    1,80x4,75 2,12x5,03 25,2
    1,80x5,00 2,12x5,28 27,37
    1,80x5,30 2,12x5,58 28,1
    1,80x5,60 2,12x5,88 29,58
    1,80x6,00 2,14x6,28 31,84
    1,80x6,30 2,14x6,58 32,37
    1,80x6,70 2,14x7,01 37,1
    1,80x7,10 2,14x7,41 38,1
    1,80x7,50 2,16x7,81 40,08
    1,80x8,00 2,16x8,31 43,4
    1,80x8,50 2,18x8,81 46,72
    1,80x9,00 2,18x9,31 48,3
    1,80x9,50 2,18x9,81 50,1
    1,80x10,00 2,18x10,31 54
    1,80x10,60 2,18x10,91 58,1
    1,80x11,20 2,18x11,51 61,1
    1,80x11,80 2,18x12,11 61,5
    1,80x12,50 2,18x12,81 66,3
    1,80x13,20 2,24x13,53 73,7
    1,80x14,00 2,24x14,33 76,3
    1,90x3,55 2,20x3,83 20,2
    1,90x4,00 2,20x4,28 21,7
    1,90x4,50 2,22x4,78 26,45
    1,90x5,00 2,22x5,28 27,4
    1,90x5,60 2,22x5,88 31,7
    1,90x6,30 2,24x6,58 37,08
    1,90x7,10 2,24x7,41 40
    1,90x8,00 2,26x8,31 46,28
    2,24x6,70 2,58x7,03 45,25
    2,24x7,10 2,58x7,43 47,4
    2,24x7,50 2,60x7,83 48,5
    2,24x8,00 2,60x8,33 52,6
    2,24x8,50 2,62x8,83 56,45
    2,24x9,00 2,62x9,33 58
    2,24x9,50 2,62x9,83 60
    2,24x10,00 2,62x10,33 65,87
    2,24x10,60 2,62x10,93 71,3
    2,24x11,20 2,62x11,53 74,7
    2,24x11,80 2,62x12,13 76,6
    2,24x12,50 2,62x12,83 82,72
    2,24x13,20 2,68x13,55 88,1
    2,24x14,00 2,68x14,35 94,3
    2,36x3,55 2,66x3,85 23,77
    2,36x4,00 2,66x4,30 27,7
    2,36x4,50 2,68x4,78 30,25
    2,36x5,00 2,68x5,28 34,7
    2,36x5,60 2,68x5,88 39,6
    2,36x6,30 2,70x6,60 44,72
    2,36x7,10 2,70x7,43 49,35
    2,36x8,00 2,72x8,33 56,4
    2,36x9,00 2,74x9,33 63,7
    2,36x10,00 2,74x10,33 70,3
    2,36x11,20 2,74x11,53 77,2
    2,36x12,50 2,74x12,83 88,43
    2,36x14,00 2,80x14,35 100,48
    2,50x3,55 2,80x3,85 24,75
    2,50x3,75 2,80x4,05 27,28
    2,50x4,00 2,80x4,30 28,83
    2,50x4,25 2,80x4,55 29,7
    2,50x4,50 2,82x4,80 30,86
    2,50x4,75 2,82x5,05 33,18
    2,50x5,00 2,82x5,30 35,85
    2,50x5,30 2,82x5,60 38,78
    2,50x5,60 2,82x5,90 39,65
    2,50x6,00 2,84x6,30 41,7
    2,50x6,30 2,84x6,60 45,05
    2,50x6,70 2,84x7,03 48,6
    2,50x7,10 2,84x7,43 49,3
    2,50x7,50 2,86x7,83 52,4
    2,50x8,00 2,86x8,33 56,6
    2,50x8,50 2,88x8,83 60,94
    2,50x9,00 2,88x9,33 64,22
    2,50x9,50 2,88x9,83 65,9
    2,50x10,00 2,88x10,33 70,9
    2,50x10,60 2,88x10,93 76,7
    2,50x11,20 2,88x11,53 77,45
    2,50x11,80 2,88x12,13 82,3
    2,50x12,50 2,88x12,83 88,75
    2,50x13,20 2,94x13,55 95,8
    2,50x14,00 2,94x14,35 101,1
    2,65x4,00 2,95x4,30 31,05
    2,65x4,50 2,97x4,78 33,4
    2,65x5,00 2,97x5,28 38,55
    2,65x5,60 2,97x5,88 41,76
    2,65x6,30 2,99x6,60 48,4
    2,65x7,10 2,99x7,43 52,49
    3,15x12,50 3,53x12,83 109,64
    3,15x13,20 3,59x13,55 119,25
    3,15x14,00 3,59x14,35 125,3
    3,35x5,00 3,69x5,28 48,04
    3,35x5,60 3,69x5,88 51,7
    3,35x6,30 3,71x6,60 60,3
    3,35x7,10 3,71x7,43 64,75
    3,35x8,00 3,73x8,33 75,1
    3,35x9,00 3,75x9,33 87,49
    3,35x10,00 3,75x10,33 94
    3,35x11,20 3,75x11,53 109
    3,35x12,50 3,75x12,83 117,6
    3,35x14,00 3,81x14,35 131,3
    3,55x5,00 3,89x5,30 51,6
    3,55x5,30 3,89x5,60 53,95
    3,55x5,60 3,89x5,90 55,62
    3,55x6,00 3,91x6,30 59,64
    3,55x6,30 3,91x6,60 64,6
    3,55x6,70 3,91x7,03 69,75
    3,55x7,10 3,91x7,43 71,7
    3,55x7,50 3,93x7,83 74,64
    3,55x8,00 3,93x8,33 80,65
    3,55x8,50 3,95x8,83 87
    3,55x9,00 3,95x9,33 91,55
    3,55x9,50 3,95x9,83 93,85
    3,55x10,0 3,95x10,33 100,9
    3,55x10,6 3,95x10,93 108,94
    3,55x11,2 3,95x11,53 111,6
    3,55x11,8 3,95x12,13 117,6
    3,55x12,5 3,95x12,83 126,1
    3,55x13,2 4,01x13,55 136,4
    3,55x14,0 4,01x14,35 142,2
    3,75x5,60 4,09x5,88 59,85
    3,75x6,30 4,11x6,60 69,5
    3,75x7,10 4,11x7,43 74,78
    3,75x8,00 4,13x8,33 86,75
    3,75x9,00 4,15x9,33 98,56
    3,75x10,0 4,15x10,33 108,35
    3,75x11,2 4,15x11,53 125,76
    3,75x12,5 4,15x12,83 135,47
    3,75x14,0 4,21x14,35 153,15
    4,00x5,60 4,34x5,94 63,5
    4,00x6,00 4,36x6,34 68,08
    4,00x6,30 4,36x6,64 73,7
    4,00x6,70 4,36x7,07 79,54
    4,00x7,10 4,36x7,47 82,6
    4,00x7,50 4,38x7,87 85,24
    4,00x8,00 4,38x8,37 92,3
    4,00x8,50 4,40x8,87 99,44
    4,00x9,00 4,40x9,37 104,4
    4,00x9,50 4,40x9,87 107,4
    4,00x10,0 4,40x10,37 115,55
    4,00x10,6 4,40x10,97 124,94
    4,00x11,2 4,40x11,57 129,05
    4,00x11,8 4,40x12,17 134,3
    4,00x12,5 4,40x12,87 144,8
    4,00x13,2 4,46x13,59 156,48
    4,00x14,0 4,46x14,39 165,45
    5,60x13,2 6,06x13,59 199,3
    1,90x9,00 2,28x9,31 49,9
    1,90x10,0 2,28x10,31 57,8
    1,90x11,2 2,28x11,51 65,2
    1,90x12,5 2,28x12,81 71
    1,90x14,0 2,34x14,33 79,65
    2,00x3,55 2,30x3,83 20,28
    2,00x3,75 2,30x4,03 23,65
    2,00x4,00 2,30x4,28 24,88
    2,00x4,25 2,30x4,53 25,9
    2,00x4,50 2,32x4,78 26,76
    2,00x4,75 2,32x5,03 28,65
    2,00x5,00 2,32x5,28 31,07
    2,00x5,30 2,32x5,58 32,1
    2,00x5,60 2,32x5,88 34
    2,00x6,00 2,34x6,28 36,11
    2,00x6,30 2,34x6,58 39
    2,00x6,70 2,34x7,01 42,18
    2,00x7,10 2,34x7,41 42,6
    2,00x7,50 2,36x7,81 45,17
    2,00x8,00 2,36x8,31 49,04
    2,00x8,50 2,38x8,81 52,9
    2,00x9,00 2,38x9,31 54,5
    2,00x9,50 2,38x9,81 57,1
    2,00x10,0 2,38x10,31 61,45
    2,00x10,6 2,38x10,91 66,52
    2,00x11,2 2,38x11,51 69,2
    2,00x11,8 2,38x12,11 71,57
    2,00x12,5 2,38x12,81 77,23
    2,00x13,2 2,44x13,53 82,36
    2,00x14,0 2,44x14,33 87,45
    2,12x3,55 2,42x3,85 20,7
    2,12x4,00 2,42x4,30 24,96
    2,12x4,50 2,44x4,78 27
    2,12x5,00 2,44x5,28 31,55
    2,12x5,60 2,44x5,88 34,4
    2,12x6,30 2,46x6,60 39,23
    2,12x7,10 2,46x7,43 42,35
    2,12x8,00 2,48x8,33 42,8
    2,12x9,00 2,50x9,33 55
    2,12x10,0 2,50x10,33 61,88
    2,12x11,2 2,50x11,53 66,6
    2,12x12,5 2,50x12,83 77,25
    2,12x14,0 2,56x14,35 87,75
    2,24x3,55 2,54x3,85 22,95
    2,24x3,75 2,54x4,05 25,3
    2,24x4,00 2,54x4,30 26,75
    2,24x4,25 2,54x4,55 27,9
    2,24x4,50 2,56x4,80 28,74
    2,24x4,75 2,56x5,05 30,65
    2,24x5,00 2,56x5,30 33,3
    2,24x5,30 2,56x5,60 36
    2,24x5,60 2,56x5,90 36,6
    2,24x6,00 2,58x6,30 38,66
    2,24x6,30 2,58x6,60 42
    2,65x8,00 3,01x8,33 60,7
    2,65x9,00 3,03x9,33 70,9
    2,65x10,0 3,03x10,33 76,15
    2,65x11,2 3,03x11,53 88,3
    2,65x12,5 3,03x12,83 95,35
    2,65x14,0 3,09x14,35 110,15
    2,80x4,00 3,10x4,30 33,3
    2,80x4,25 3,10x4,55 35,32
    2,80x4,50 3,12x4,80 35,93
    2,80x4,75 3,12x5,05 38,27
    2,80x5,00 3,12x5,30 41,48
    2,80x5,30 3,12x5,60 44,95
    2,80x5,60 3,12x5,90 46,33
    2,80x6,00 3,14x6,30 48,15
    2,80x6,30 3,14x6,60 52
    2,80x6,70 3,14x7,03 56,1
    2,80x7,10 3,14x7,43 57,75
    2,80x7,50 3,16x7,83 60,17
    2,80x8,00 3,16x8,33 65,1
    2,80x8,50 3,18x8,83 70,07
    2,80x9,00 3,18x9,33 71,78
    2,80x9,50 3,18x9,83 75,88
    2,80x10,0 3,18x10,33 81,7
    2,80x10,6 3,18x10,93 90,7
    2,80x11,2 3,18x11,53 92,75
    2,80x11,8 3,18x12,13 94,65
    2,80x12,5 3,18x12,83 102,2
    2,80x13,2 3,24x13,55 110,07
    2,80x14,0 3,24x14,35 116,6
    3,00x4,50 3,32x4,78 38,5
    3,00x5,00 3,32x5,28 44,85
    3,00x5,60 3,32x5,88 48,3
    3,00x6,30 3,34x6,60 55,95
    3,00x7,10 3,34x7,43 60,57
    3,00x8,00 3,36x8,33 70,1
    3,00x9,00 3,38x9,33 80,32
    3,00x10,0 3,38x10,33 87,75
    3,00x11,2 3,38x11,53 101,84
    3,00x12,5 3,38x12,83 109,64
    3,00x14,0 3,44x14,35 125,3
    3,15x4,50 3,47x4,80 39,2
    3,15x4,75 3,47x5,05 41,9
    3,15x5,00 3,47x5,30 45,75
    3,15x5,30 3,47x5,60 46,95
    3,15x5,60 3,47x5,90 48,55
    3,15x6,00 3,49x6,30 52,77
    3,15x6,30 3,49x6,60 56,45
    3,15x6,70 3,49x7,03 59,34
    3,15x7,10 3,49x7,43 61,4
    3,15x7,50 3,51x7,83 67,6
    3,15x8,00 3,51x8,33 70,46
    3,15x8,50 3,53x8,83 76,1
    3,15x9,00 3,53x9,33 81,2
    3,15x9,50 3,53x9,83 84,9
    3,15x10,0 3,53x10,33 87,76
    3,15x10,6 3,53x10,93 96,55
    3,15x11,2 3,53x11,53 101,84
    3,15x11,8 3,53x12,13 107,65
    4,25x6,30 4,61x6,64 77,4
    4,25x7,10 4,61x7,47 81,55
    4,25x8,00 4,63x8,37 94,5
    4,25x9,00 4,65x9,37 106,25
    4,25x10,0 4,65x10,37 119,8
    4,25x11,2 4,65x11,57 136,18
    4,25x12,5 4,65x12,87 152,7
    4,25x14,0 4,71x14,39 174,94
    4,50x6,30 4,86x6,64 79,15
    4,50x6,70 4,86x7,07 81,7
    4,50x7,10 4,86x7,47 84,82
    4,50x7,50 4,88x7,87 91,6
    4,50x8,00 4,88x8,37 99
    4,50x8,50 4,90x8,87 106,35
    4,50x9,00 4,90x9,37 108,6
    4,50x9,50 4,90x9,87 115,1
    4,50x10,0 4,90x10,37 123,8
    4,50x10,6 4,90x10,97 133,75
    4,50x11,2 4,90x11,57 139,3
    4,50x11,8 4,90x12,17 143,77
    4,50x12,5 4,90x12,87 155,28
    4,50x13,2 4,96x13,59 167,75
    4,50x14,0 4,96x14,39 178,14
    4,75x7,10 5,11x7,47 91
    4,75x8,00 5,13x8,37 105,6
    4,75x9,00 5,15x9,37 122,88
    4,75x10,0 5,15x10,37 131,4
    4,75x11,2 5,15x11,57 152,3
    4,75x12,5 5,15x12,87 165,4
    4,75x14,0 5,21x14,39 190
    5,00x7,10 5,36x7,47 98,75
    5,00x7,50 5,38x7,87 105,8
    5,00x8,00 5,38x8,37 114,5
    5,00x8,50 5,40x8,87 123,24
    5,00x9,00 5,40x9,37 129,57
    5,00x9,50 5,40x9,87 133,1
    5,00x10,0 5,40x10,37 143,1
    5,00x10,6 5,40x10,97 154,7
    5,00x11,2 5,40x11,57 159,45
    5,00x11,8 5,40x12,17 166,2
    5,00x12,5 5,40x12,87 179,15
    5,00x13,2 5,46x13,59 193,5
    5,00x14,0 5,46x14,39 200,6
    5,30x8,00 5,68x8,37 123,4
    5,30x9,00 5,70x9,37 139,6
    5,30x10,0 5,70x10,37 154,1
    5,30x11,2 5,70x11,57 178,3
    5,30x12,5 5,70x12,87 192,9
    5,30x14,0 5,76x14,39 205,3
    5,60x8,00 5,98x8,37 124,5
    5,60x8,50 6,00x8,87 136,1
    5,60x9,00 6,00x9,37 142,6
    5,60x9,50 6,00x9,87 149,2
    5,60x10,0 6,00x10,37 156,1
    5,60x10,6 6,00x10,97 167,7
    5,60x11,2 6,00x11,57 179,2
    5,60x11,8 6,00x12,17 186,35
    5,60x12,5 6,00x12,87 194,9
    5,60x14,0 6,06x14,39 208,3
