ПЭТВСД

Стандарт: ТУ 16.К71-020-96
Код ОКП: 35 9119 1600, 35 9129 1000

Описание
Характеристики
Маркоразмеры
Сертификаты

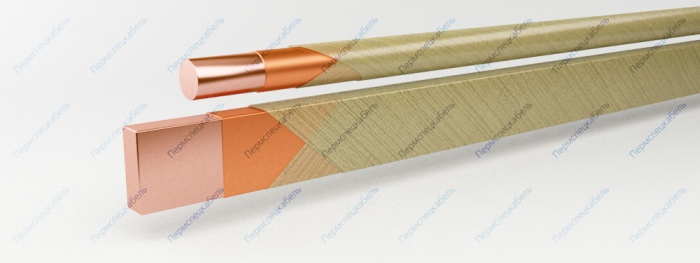

Элементы конструкции

Медная проволока
- диаметр от 0,85 до 2,50 мм
- размер стороны “а” от 0,80 до 3,55 мм и стороны “b” от 2,00 до 10,00 мм
Изоляция из полиэфирного лака
Изоляция из двух слоёв стеклянных нитей, с подклейкой и пропиткой электроизоляционным глифталевым лаком

Область применения

Провод применяется для изготовления обмоток температурного класса "F": тяговых двигателей и трансформаторов. Высокие электрические свойства провода обеспечивают высокую степень надёжности оборудования и позволяют использовать провод в обмотках высоковольтных электрических машин подверженных длительным перегрузкам в процессе эксплуатации. Ресурс работы проводов — 20000 часов.

Гарантийный срок хранения проводов — 6 месяцев.

Провод является аналогом провода изготавливаемого согласно МЭК 60317-32 и МЭК 60317-48.

Пробивное напряжение, не менее [В]
"d" до 1,12 мм	800
"d" от 1,12 мм до 2,50 мм	1000
"а" от 0,80 мм до 3,55 мм и "b" от 2,00 мм до 10,00 мм	900

Эластичность изоляции, диаметр стержня [мм]
"d" от 0,85 мм до 2,50 мм	5D
"а" от 0,80 мм до 1,32 мм и "b" от 2,80 мм до 6,30 мм	10
"а" от 1,40 мм до 1,90 мм и "b" от 3,15 мм до 6,30 мм	15
"а" от 2,00 мм до 2,80 мм и "b" от 3,15 мм до 6,30 мм	20
"а" от 0,90 мм до 2,80 мм и "b" от 6,70 мм до 10,00 мм	40
"а" от 3,00 мм до 4,00 мм и "b" от 5,00 мм до 6,30 мм	60
"а" от 3,00 мм до 3,55 мм и "b" от 6,70 мм до 8,00 мм	120

Механич. прочность изоляции, число двойных ходов иглы, средн./миним.
круглый	150/100
прямоугольный	300/220

Относительное удлинение провода при разрыве, не менее [%]
"d" до 1,18 мм	20
"d" от 1,18 мм до 1,32 мм	22
"d" от 1,32 мм до 2,50 мм	24
"a" до 1,25 мм	30
"a" св. 1,25 мм	32

Температура окружающей среды, нижний предел [°C]	-60
Температурный индекс, [°С]	155

Размер проволоки, мм	Макс. размер провода, мм	Масса провода, кг/км
0,85	1,19	6,24
0,9	1,24	6,36
0,95	1,29	7,03
1	1,34	7,79
1,06	1,4	8,69
1,12	1,46	9,65
1,18	1,52	11,19
1,25	1,59	12,38
1,32	1,66	13,89
1,4	1,76	15,18
1,5	1,85	17,03
1,6	1,95	19,59
1,7	2,05	21,98
1,8	2,15	34,54
1,9	2,25	27,12
2,5	2,85	44,98
0,80х2,00	1,28х2,46	14,7
0,90x7,10	1,32x7,58	60,1
1,00х2,80	1,48х3,26	25,3
1,00х4,75	1,51х5,21	43,8
1,00х5,00	1,51х5,46	46,2
1,00х5,60	1,51х6,06	51,9
1,00х6,00	1,52х6,46	55,7
1,00х6,30	1,52х6,78	58,5
1,00х6,70	1,52х7,18	61,8
1,00х7,10	1,52х7,58	66,1
1,00х7,50	1,56х7,98	69,9
1,06х7,10	1,58х7,58	69,7
1,12х4,75	1,63х5,21	48,4
1,12х5,00	1,63х5,46	51,1
1,12х5,60	1,63х6,06	57,4
1,12х6,00	1,64х6,4	61,6
1,12х7,10	1,64х7,58	73,3
1,12x7,50	1,68x7,98	77,5
1,18x4,00	1,69x4,46	42,4
1,18х6,30	1,70х6,78	67,9
1,18х7,10	1,70х7,58	76,8
1,18х6,00	1,76х6,46	86,8
1,25х4,75	1,76х5,21	53,4
1,25x5,00	1,76x5,46	56,3
1,25x5,60	1,76x6,06	63,4
1,25х6,00	1,77х6,46	68,1
1,25x7,10	1,77x7,58	81
1,25х7,50	1,83х7,98	85,7
1,25х8,00	1,83х8,48	91,5
1,32х5,00	1,83х5,46	59,1
1,32х5,60	1,83х6,06	66,5
1,32х6,30	1,84х6,78	75,1
1,32х7,10	1,84х7,58	85
1,32х8,00	1,90х8,48	96,1
1,40х3,15	1,88х3,61	38,1
1,40х4,75	1,91х5,21	59
1,40х5,00	1,91х5,46	62,3
1,40х5,60	1,91х6,06	70,1
1,40х6,00	1,92х6,46	75,3
1,40х7,10	1,92х7,58	89,7
1,40х7,50	1,98х7,98	94,9
1,40х8,00	1,98х8,48	101
1,40х9,00	1,98х9,48	115
1,40х9,50	1,98х9,98	121
1,50х3,15	1,98х3,61	40,4
1,50х4,00	2,01х4,46	52,3
1,50х4,50	2,01х4,96	59,3
1,50х5,00	2,01х5,46	66,3
1,50х5,60	2,01х6,06	74,6
1,50х6,30	2,02х6,78	64,4
1,50х7,10	2,02х7,58	95,6
1,50х8,00	2,08х8,48	108
1,60х3,15	2,08х3,61	42,7
1,60х4,50	2,11х4,96	62,7
1,60х4,75	2,11х5,21	66,4
1,60х5,00	2,11х5,46	70,2
1,60х5,60	2,11х6,06	76,4
1,60х6,00	2,12х6,46	85
1,60x6,30	2,12x6,78	69,5
1,60х7,10	2,12х7,58	101
1,60х7,50	2,18х7,98	107
1,60х6,00	2,18х6,46	115
1,60х9,00	2,18х9,48	130
1,60x9,50	2,18x9,98	137
1,70x5,00	2,21x5,46	74
1,70x5,60	2,21x6,06	83,5
1,70x6,30	2,22x6,78	94,5
1,70x7,10	2,22x7,58	107
1,70x8,00	2,28x8,48	121
1,80x3,15	2,28x3,61	47,1
1,80х4,50	2,31х4,96	69,5
1,80х4,75	2,31х5,21	73,7
1,80х5,00	2,31х5,46	77,8
1,80х5,60	2,31х6,06	87,8
1,80x6,00	2,32x6,46	94,5
1,80х6,30	2,32х6,78	99,4
l,80x7,10	2,32x7,58	113
1,80х7,50	2,38х7,98	119
1,80x9,00	2,38x9,48	128
1,80х 9,50	2,38х 9,98	153
1,90х 4,50	2,41х 4,46	72,9
1,90Х 5,00	2,41Х 5,46	81,7
1,90х5,60	2,41х6,06	92,2
1,90х7,10	2,42х7,58	119
1,90х8,00	2,48х8,48	134
2,00х3,15	2,48х3,61	51,3
2,00х4,00	2,51х4,46	67
2,00х4,50	2,51х4,96	76,2
2,00х4,75	2,51х5,21	80,8
2,00х5,00	2,51х5,46	85,4
2,00х5,60	2,51х6,06	96,5
2,00х6,00	2,52х6,46	104
2,00х7,10	2,52х7,58	124
2,00х7,50	2,58х7,98	132
2,00х8,00	2,58х8,48	141
2,00х9,50	2,58х9,98	168
2,12х4,50	2,63х5,02	80,1
2,12х5,00	2,65х5,52	89,9
2,12х5,60	2,65х6,12	102
2,12х6,30	2,68х6,84	115
2,12х7,10	2,68х7,64	131
2,12х8,00	2,71х8,54	148
2,24х4,00	2,75х4,52	73,7
2,24х4,75	2,77х5,27	89,1
2,24х5,00	2,77х5,52	94,3
2,24х5,60	2,77х6,12	107
2,24х6,30	2,80х6,84	121
2,24х7,10	2,80х7,64	137
2,24х7,50	2,83х8,04	146
2,24х8,00	2,83х8,54	156
2,36х6,30	2,92х6,84	128
2,36х7,10	2,92х7,64	145
2,36х8,00	2,95х8,54	163
2,50х4,00	3,01х4,52	82,3
2,50х4,50	3,01х5,02	93,5
2,50х4,75	3,03х5,27	97,8
2,50х5,00	3,03х5,52	104
2,50х5,60	3,03х6,12	117
2,50х6,30	3,06х6,84	133
2,50х6,70	3,06х7,24	142
2,50х7,10	3,06х7,64	152
2,50х7,50	3,09х8,04	161
2,50х8,00	3,09х8,54	172
2,50х9,50	3,09х10,04	207
2,65х5,00	3,18х5,52	109
2,65х5,60	3,18х6,12	123
2,65х6,30	3,21х6,84	140
2,65х7,10	3,21х7,64	160
2,65х8,00	3,24х8,54	180
2,80х5,00	3,33х5,52	114
2,80х5,60	3,33х6,12	129
2,80х6,30	3,36х6,84	147
2,80х7,10	3,36х7,64	168
2,80х7,50	3,39х8,04	178
2,80х8,00	3,39х8,54	191
3,00х5,00	3,55х5,52	123
3,00х5,60	3,55х6,12	140
З,00х7,10	З,58х7,64	181
3,00х8,00	3,61х8,54	205
3,15х6,30	3,73х6,84	167
3,15х7,10	3,73х7,64	190
3,15х7,50	3,76х8,04	202
3,15х8,00	3,76х8,54	216
3,35х7,10	3,93х7,64	203
3,53х6,30	4,11х6,84	208
3,55х6,70	4,13х7,24	203,8
