    Провода обмоточные ПЭЭА-130

    Кабельная продукция / Провода обмоточные

    ПЭЭА-130

    Стандарт
    ТУ 16.К09-077-93
    Код ОКП
    35 9135 0200

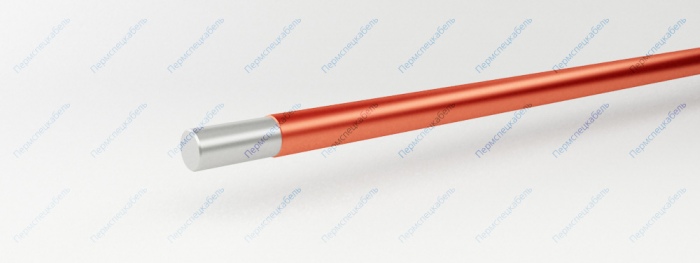

    ПЭЭА-130

    Элементы конструкции

    1. Алюминиевая проволока диаметром от 1,25 до 2,65 мм
    2. Изоляция из полиэфирного лака (тип 2)

    Область применения

    Провод применяется для изготовления обмоток температурного класса "В": двигателей малой мощности и сухих трансформаторов. Ресурс работы проводов — 20000 часов.

    Гарантийный срок хранения проводов — 12 месяцев.

    Температура окружающей среды, нижний предел [°C] -60
    Температурный индекс, [°С] 130 (B)
    Термопластичный поток, [°С] 175
    Диаметр проводника, мм Макс. диаметр провода, мм Масса провода, кг/км Пробивное напряжение, В
    0,5 0,55 0,5683 2500
    0,56 0,61 0,7076 2500
    0,63 0,69 0,896 2500
    0,71 0,77 1,1374 2600
    0,75 0,82 1,2728 2600
    0,8 0,87 1,4423 2600
    0,85 0,92 1,6224 2600
    0,9 0,97 1,8132 3000
    0,95 1,02 2,0145 3000
    1 1,09 2,2576 3000
    1,06 1,15 2,5276 3000
    1,12 1,21 2,813 3000
    1,18 1,27 3,1136 3000
    1,25 1,34 3,4835 3 000
    1,32 1,41 3,8743 3000
    1,4 1,49 4,3464 3000
    1,5 1,59 4,9746 3000
    1,6 1,7 5,678 3000
    1,7 1,8 6,393 3000
    1,8 1,91 7,1782 5000
    1,9 2,01 7,9795 5000
    2 2,11 8,8232 5000
    2,12 2,23 9,8916 5000
    2,24 2,35 11,1211 5000
    2,36 2,47 12,2117 5000
    2,5 2,61 13,6779 5000
