    Провода обмоточные ПЭЭИД-2-200

    Кабельная продукция / Провода обмоточные

    ПЭЭИД-2-200

    Стандарт
    ТУ 16.К71-250-95, МЭК 60317-13
    Код ОКП
    35 9118 1900
    ПЭЭИД-2-200

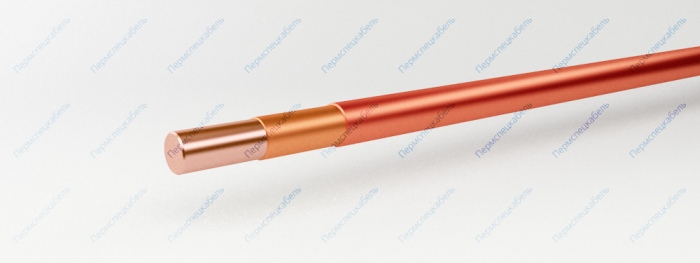

    Элементы конструкции

    1. Медная проволока диаметром от 0,50 до 1,5 мм
    2. Изоляция из полиэфиримидного лака (тип 2)
    3. Изоляция из полиамидимидного лака (тип 2)

    Область применения

    Провод применяется для изготовления обмоток температурного класса "С": силовых и тяговых двигателей, сухих трансформаторов, генераторов, измерительных приборов, катушек, реле и аппаратуры связи, а так же в холодильных установок и кондиционеров, работающих в среде фреонов (хладонов). Благодаря высоким электрическим, температурным свойствам, а так же устойчивости к агрессивным средам: кислотам, растворителям (60% уайт-спирита, 30% ксилола, 10% бутанола), маслам (трансформаторному) и фреонам (R 12, R 22) провод обеспечивает высокую степень надёжности изделий и используется в изготовлении взрывозащищенного оборудования для химической, газовой, нефтеперерабатывающей и угольной промышленности. Исключительная механическая прочность изоляции провода позволяет использовать провод при автоматической намотке. Ресурс работы проводов — 20000 часов.

    Гарантийный срок хранения проводов — 12 месяцев.

    Температура окружающей среды, нижний предел [°C] -60
    Температурный индекс, [°С] 200 (H)
    Термопластичный поток, [°С] 320
    Диаметр проводника, мм Макс. диаметр провода, мм Пробивное напряжение, В
    0,2 0,239 3500
    0,212 0,254 3700
    0,224 0,266 3700
    0,236 0,283 3900
    0,25 0,297 3900
    0,265 0,314 4000
    0,28 0,329 4000
    0,3 0,352 4100
    0,315 0,367 4100
    0,335 0,391 4300
    0,355 0,411 4300
    0,375 0,434 4400
    0,4 0,459 4400
    0,425 0,488 4400
    0,45 0,513 4400
    0,475 0,541 4600
    0,5 0,566 4600
    0,53 0,6 4600
    0,56 0,63 4600
    0,6 0,674 4800
    0,63 0,704 4800
    0,67 0,749 4800
    0,71 0,789 4800
    0,75 0,834 4900
    0,8 0,834 4900
    0,85 0,939 5000
    0,9 0,989 5000
    0,95 1,044 5000
    1 1,094 5000
    1,06 1,157 5000
    1,12 1,217 5000
    1,18 1,279 5000
    1,25 1,349 5000
    1,32 1,422 5000
    1,4 1,502 5000
    1,5 1,606 5000
    1,6 1,706 5000
