    Кабели и провода авиакосмические БСФО

    Кабельная продукция / Кабели и провода авиакосмические

    БСФО

    Стандарт
    ТУ 16-505.311-72
    Код ОКП
    35 8332 2600
    БСФО

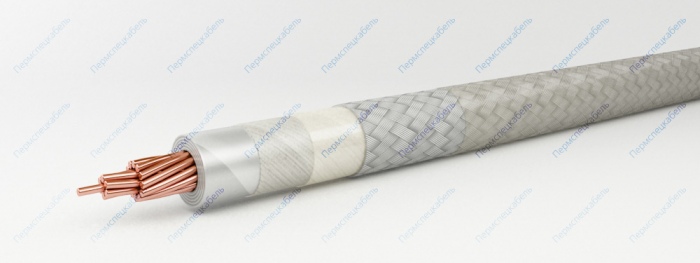

    Элементы конструкции

    1. Токопроводящая жила скрученная из медных проволок
    2. Изоляция из фторопластовых плёнок
    3. Изоляция из стеклянных нитей
    4. Покрытие из кремнийорганического лака
    5. Оплётка из стеклянных нитей
    6. Оплётка из хлопчатобумажной пряжи
    7. Покрытие из кремнийорганического лака

    Область применения

    Провода марки БСФО предназначены для ремонтных целей бортовой электрической сети авиационной техники.

    А также для эксплуатации в условиях одноразовых, до 3-х часов, местных перегревов жилы до 350°С. Провода марки БСФО стойки к воздействию пониженного атмосферного давления до 2000 Па.

    Срок хранения проводов - 12 лет.

    Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 3
    Относительная влажность воздуха при температуре +20° С [%] 98
    Рабочее переменное напряжение частотой 5 кГц [В] 250
    Строительная длина, не менее [м] 30
    Температура окружающей среды, верхний предел [°C] +80
    Температура окружающей среды, нижний предел [°C] -60
    Электрическое сопротивление изоляции, не менее [МОм*км] 10000
    Сечение, кв.мм Число и диаметр проволок в жиле, шт. х мм Масса кабеля кг/км Наружный диаметр мм Сопротивление проводника, не более, Ом/км
    0,50 16x0,20 12,8 3,5 39,0
    0,75 19x0,23 16,2 3,8 25,2
    1,00 19x0,26 19,4 4,1 19,8
    1,50 19x0,32 25,4 4,4 13,2
    2,50 19x0,42 38,6 5,0 8,05
    4,00 7x7x0,32 54,6 6,1 4,89
    6,00 7x7x0,39 79,0 6,9 3,28
    10,0 7x7x0,52 134,1 9,2 2,00
    16,0 12x7x0,49 193,6 11,0 1,21
    25,0 19x7x049 287,1 12,7 0,776
    35,0 27x7x0,49 397,8 14,8 0,547
    50,0 37x7x0,49 553,9 17,3 0,393
    70,0 37x7x0,58 750,7 19,7 0,281
    95,0 37x7x0,68 1007,2 22,4 0,203
