Кабели и провода авиакосмические ПТЭ

Кабельная продукция / Кабели и провода авиакосмические

ПТЭ

Стандарт
ТУ 16-505.828-75
Код ОКП
35 8337 7600
ПТЭ

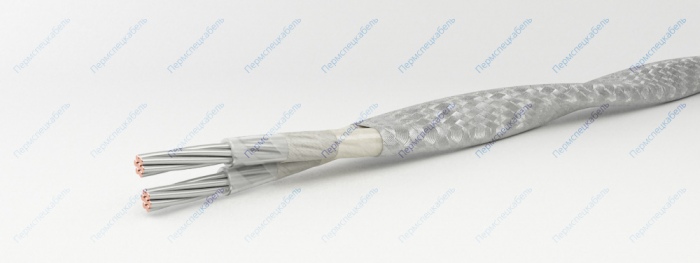

Элементы конструкции

  1. Токопроводящая жила скрученная из медных посеребрённых проволок
  2. Изоляция из фторопластовых плёнок
  3. Изоляция из стеклянных нитей
  4. Покрытие из кремнийорганического лака
  5. Оплётка из медных лужёных оловом проволок

Область применения

Провода марки ПТЭ предназначены для фиксированного монтажа бортовой электрической сети авиационной техники. Провода устойчивы к вибрационным, ударным и линейным нагрузкам и к акустическим шумам. Провода стойки к воздействию пониженного атмосферного давления до 666 Па (5 мм рт.ст.) в течение 3-х часов при температуре +250°С или одноразового воздействия температуры +400°С в течение 15 минут без дальнейшего использования проводов. Провода стойки к воздействию минеральных масел, бензина, керосина и плесневых грибов. Провода не распространяют горение.

Срок службы проводов - 20 лет, 95%-ый ресурс - 1500 часов. Изгиб на угол ± 90° при радиусе изгиба не менее 5 D, составляет 150 циклов.

Влажность воздуха при 35° C [%] 98
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 1500
Рабочее переменное напряжение частотой 5 кГц [В] 250
Рабочее постоянное напряжение [В] 250
Строительная длина, не менее [м] 15
Температура окружающей среды, верхний предел [°C] +250
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 100000
Количество и сечение жил, шт х кв.мм Число и диаметр проволок в жиле, шт. х мм Масса провода, кг/км Максимальный наружный диаметр, мм Сопротивление проводника, не более, Ом/км
2x0,20 7x0,20 15,6 3,30 89,08
2x0,35 7x0,26 20,5 3,63 52,71
2x0,50 7x0,30 22,9 3,96 39,59
