Кабели и провода монтажные ПВМФО-2-С

Кабельная продукция / Кабели и провода монтажные

ПВМФО-2-С

Стандарт
ТУ 16-505.287-81
Код ОКП
35 8333 6800
ПВМФО-2-С

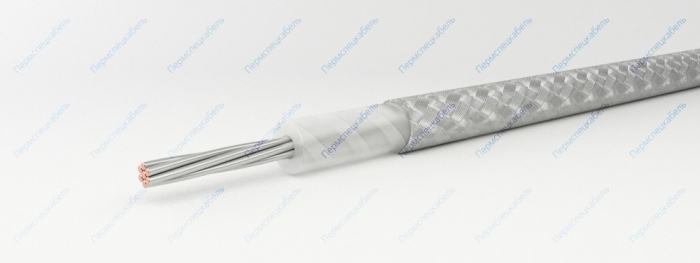

Элементы конструкции

  1. Токопроводящая жила скрученная из медных луженых проволок
  2. Изоляция из фторопластовых пленок c промазкой кремнийорганической жидкостью по токопроводящей жиле и между пленками
  3. Оплетка из стеклянных нитей, пропитанная кремнийорганическим лаком

Область применения

Провода марки ПВМФО предназначены для фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах.

Провода предназначены для эксплуатации на суше и на море во всех макроклиматических районах, кроме макроклиматического района с очень холодным климатом. Провода выдерживают не менее 20 циклов изгибов на угол ±1/2П рад по радиусу не менее пяти наружных диаметров повода. Провода устойчивы к воздействию пониженного атмосферного давления до 0,67 кПа и повышенного атмосферного давления до 295 кПа. Провода стойки к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения 400 м/с2, механического удара одиночного действия с пиковым ударным ускорением 10 000 м/с2 длительностью действия ударного ускорения 0,1-2,0 мс, механическому удару многократного действия с пиковым ударным ускорением 1500 м/с2 длительностью действия ударного ускорения 1-5 мс, линейного ускорения величиной 5000 м/с2 и акустическому шуму в диапазоне частот 50-10 000 Гц при уровне звукового давления (относительно 2/105Па) 170дБ. Провода стойки к воздействию статической и динамической пыли (песка), соляному (морскому) туману, плесневых грибов, солнечного интегрального и ультрафиолетового излучения. При нагреве проводов свыше 250°С, а также сжигании отходов проводов выделяются токсичные газы.

Минимальная наработка проводов — 3000 часов. Минимальный срок сохраняемости кабелей — 20 лет. Минимальный срок службы — 20 лет.

Влажность воздуха при 35° C [%] 98
Испытательное напряжение на проход [кВ] 8
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 5
Испытательное постоянное напряжение [кВ] 20
Максимальная рабочая температура жилы [°С] 200
Напряжение начала частичных разрядов в изоляции при частоте 50 Гц, не менее [кВ]: 2.4
Напряжение униполярных импульсов [кВ]: 4
Строительная длина, не менее [м] 10
Температура окружающей среды, верхний предел [°C] +200
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 100000
Cечение жил, кв.мм Число и диаметр проволок в жиле, шт х мм Масса провода, кг/км Наружный диаметр, мм Сопротивление проводника при 20°C, не более Ом/км
0,12 15 x 0,10 7,5 2,2 179,0
0,20 19 x 0,12 8,2 2,2 113,4
