Кабели контрольные КВВГЭНГ

Кабельная продукция / Кабели контрольные

КВВГЭНГ

Стандарт
ТУ 16.K01-37-2003
Код ОКП
35 6314
КВВГЭНГ

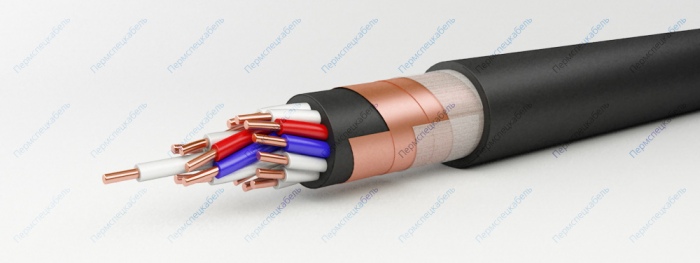

Элементы конструкции

  1. Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483
  2. Изоляция из поливинилхлоридного пластиката. Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил
  3. Разделительный слой в виде оболочки из поливинилхлоридного пластиката пониженной горючести толщиной не менее 0,5 мм
  4. Экран в виде обмотки из медной или алюминиевой фольги с перекрытием, обеспечивающим сплошность экрана при допустимых радиусах изгиба кабелей. Вдоль экрана из алюминиевой фольги продольно прокладывается медная проволока
  5. Разделительный слой в виде обмотки лентами, обеспечивающий сохранность экрана при монтаже кабелей
  6. Оболочка из поливинилхлоридного пластиката пониженной горючести

Область применения

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.

Кабели применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели. Кабели преимущественно применяются при необходимости защиты электрических цепей от влияния внешних электрических полей и для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках. Кабели не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-3-96 категории А).

Сопротивление проводника согласно ГОСТ 22483
Климатическое исполнение УХЛ по ГОСТ 15150-69
Категория размещения 1-5 по ГОСТ 15150-69

Срок службы при прокладке на открытом воздухе — не менее 15 лет, при прокладке в помещениях, туннелях, каналах — не менее 25 лет.

Радиус изгиба кабеля при прокладке

Для кабеля наружным диаметром до 10 мм включительно не менее 3-х диаметров кабеля
Для кабеля наружным диаметром от 10 до 25 мм включительно не менее 4-х диаметров кабеля
Для кабеля наружным диаметром от 25 мм не менее 6-ти диаметров кабеля

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] 0
Номинальное постоянное напряжение [кВ] 0.66
Строительная длина, не менее [м] 150
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Количество и сечение жил шт х кв.мм Масса кабеля кг/км Наружный диаметр мм Сопротивление изоляции, не менее МОм х км
4x0,75 152 11,1 10,0
5x0,75 171 11,7 10,0
7x0,75 200 12,3 10,0
10x0,75 256 14,4 10,0
14x0,75 309 15,2 10,0
19x0,75 376 16,5 10,0
27x0,75 508 19,2 10,0
37x0,75 635 21,0 10,0
4x1,0 168 11,5 10,0
5x1,0 189 12,1 10,0
7x1,0 225 12,8 10,0
10x1,0 290 15,0 10,0
14x1,0 353 15,9 10,0
19x1,0 435 17,2 10,0
27x1,0 590 20,2 10,0
37x1,0 745 22,0 10,0
4x1,5 194 12,0 10,0
5x1,5 221 12,7 10,0
7x1,5 267 13,5 10,0
10x1,5 348 15,9 10,0
14x1,5 431 16,9 10,0
19x1,5 555 18,8 10,0
27x1,5 733 21,6 10,0
37x1,5 1049 25,7 10,0
4x2,5 245 12,9 9,0
5x2,5 284 13,8 9,0
7x2,5 350 14,6 9,0
10x2,5 463 17,5 9,0
14x2,5 604 19,0 9,0
19x2,5 761 20,7 9,0
27x2,5 1112 25,7 9,0
37x2,5 1428 28,3 9,0
4x4,0 330 14,5 9,0
7x4,0 487 16,6 9,0
10x4,0 671 20,5 9,0
4x6,0 423 15,7 6,0
7x6,0 660 18,5 6,0
10x6,0 887 22,5 6,0
