    Провода силовые ПВКВ-660

    Кабельная продукция / Провода силовые

    ПВКВ-660

    Стандарт
    ТУ 16.К80-09-90
    Код ОКП
    35 5115 0400

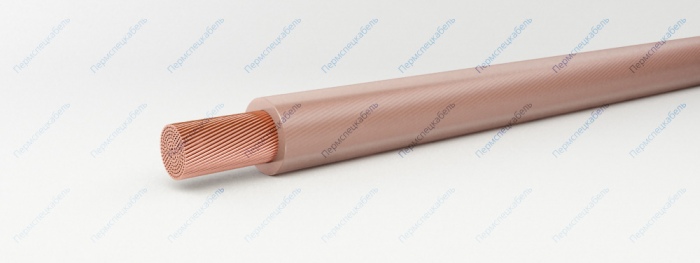

    ПВКВ-660

    Элементы конструкции

    1. Токопроводящая жила скрученная из медных проволок (класс гибкости 5)
    2. Двухслойная изоляция из кремнийорганической резины

    Область применения

    Провода предназначены для выводных концов обмоток температурного класса "Н" (+180°С) электрических машин и аппаратов на переменное наряжение до 660 В частой до 400 Гц, при отсутствии воздействия агрессивных сред и масел.

    Провода предназначены для эксплуатации во всех макроклиматических районах на суше, кроме района с очень холодным климатом. Провода выдерживают не менее 20 циклов изгибов вокруг цилиндра, равному двукратному диаметру провода. провода устойчивы к воздействию пониженного атмосферного давления до 1,3х102 Па (1 мм рт.ст.) и повышенного атмосферного давления до 29,4х104 Па (3 кгс/кв.см). Провода стойки к воздействию вибрации и механических ударов. Провода стойки к воздействию плесневых грибов. Провода стойки к воздействию лаков и пропиточных составов.

    Срок службы проводов — не менее 8 лет.

    Влажность воздуха при 35° C [%] 100
    Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
    Максимальная рабочая температура жилы [°С] 180
    Монтаж при температуре, не ниже [°C] -15
    Рабочее переменное напряжение частотой до 400 Гц [В] 660
    Радиус изгиба кабелей [наружных диаметров] 2
    Строительная длина, не менее [м] 50-200
    Температура окружающей среды, верхний предел [°C] +180
    Температура окружающей среды, нижний предел [°C] -60
    Сечение, кв.мм Масса провода, кг/км Наружный диаметр, мм
    0,75 20,8 3,6
    1 25,2 3,7
    1,5 30,6 4,1
    2,5 42,3 4,5
    4 59,1 5,1
    6 82,9 6
    10 137,3 7,5
    16 195,7 9,2
    25 298,8 10,9
    35 392,4 12,3
    50 568,7 14,5
    70 746,1 16,9
    95 1026,2 19
    120 1260,3 21,5
