Кабели силовые с пропитанной бумажной изоляцией АСБ2ЛГ-1

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

АСБ2ЛГ-1

Стандарт
ГОСТ 18410-73, ТУ 16.К71-269-97
Код ОКП
35 3511 0800, 35 3513 0800, 35 3514 0800
АСБ2ЛГ-1

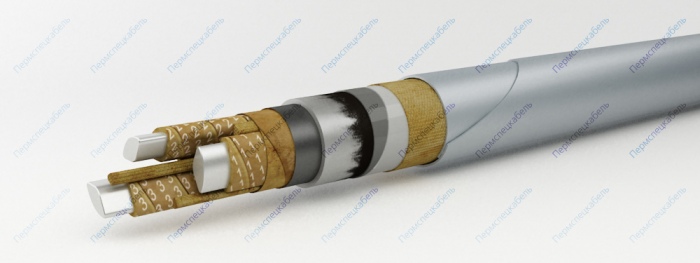

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная сечением 25-240 кв.мм – "ож"
    • многопроволочная сечением 70-240 кв.мм
  2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Свинцовая оболочка
  7. Подушка из битума, пленки ПВХ и крепированной бумаги
  8. Броня из стальных лент

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации:

    • в воздухе при наличии опасности механических повреждений в ходе эксплуатации
    • в сухих или сырых помещениях (туннелях), производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью

Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 4
Максимальная рабочая температура жилы при перегрузке [°С] 105
Максимальная рабочая температура жилы [°С] 80
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 1
Номинальное постоянное напряжение [кВ] 2.5
Радиус изгиба кабелей [наружных диаметров] 15
Разность уровней, не более [м] 25
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 250
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
1х185 2573 32,3
1х240 ож 2603 31,7
1х240 3003 34,9
1х300 3495 37,7
1х400 4140 41,2
1х500 4924 45
1х625 5770 48,8
1х800 6998 53,9
3х70 ож 2522 31,5
3х70 2670 32,9
3х95 ож 3013 34,4
3х95 3209 36,1
3х120 ож 3574 37,6
3х120 3852 39,6
3х150 ож 4034 40
3х150 4426 42,4
3х185 ож 4733 43,4
3х185 5170 46,1
3х240 ож 5760 47,8
3х240 6248 50,8
4х50 ож 2423 31,2
4х70 ож 2991 34,3
4х70 3170 35,9
4х95 ож 3618 37,7
4х95 3897 39,7
4х120 ож 4282 41,3
4х120 4627 43,5
4х150 ож 4874 44
4х150 5308 46,7
4х185 ож 5791 47,9
4х185 6326 51,1
4х240 ож 7063 52,8
4х240 7711 56,6
