    Кабели силовые с пропитанной бумажной изоляцией АСБГ-1

    Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

    АСБГ-1

    Стандарт
    ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-2004
    Код ОКП
    35 3511 0700, 35 3513 0700, 35 3514 0700, 35 3511 2200, 35 3513 2200, 35 3514 2200, 35 3533 4000, 35 3534 4000, 35 3533 4500, 35 3534 4500
    АСБГ-1

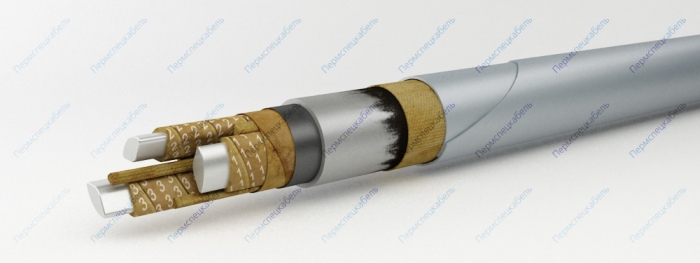

    Элементы конструкции

    1. Алюминиевая токопроводящая жила:
      • однопроволочная сечением 25-240 кв.мм – "ож"
      • многопроволочная сечением 70-800 кв.мм
    2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
      • цифровая: 1, 2, 3, 4
      • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
    3. Заполнение из бумажных жгутов
    4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
    5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
    6. Свинцовая оболочка
    7. Подушка из битума и крепированной бумаги
    8. Броня из стальных лент

    Область применения

    Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

    Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации:

      • в воздухе при наличии опасности механических повреждений в ходе эксплуатации
      • во взрывоопасных зонах В-Iг и В-II при отсутствии опасности механических повреждений в ходе эксплуатации
      • во взрывоопасных зонах В-Iб и В-IIа при наличии опасности механических повреждений в ходе эксплуатации.

    Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦАСБГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

    Срок службы кабелей — не менее 30 лет.

    Сечение жил, кв. мм Строительная длина, м
    до 70 300-450
    95 и 120 250-400
    150 и более 200-350

    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 54
    Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 4
    Максимальная рабочая температура жилы при перегрузке [°С] 105
    Максимальная рабочая температура жилы [°С] 80
    Монтаж при температуре, не ниже [°C] 0
    Номинальное переменное напряжение частотой 50 Гц [кВ] 1
    Номинальное постоянное напряжение [кВ] 2.5
    Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 15
    Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 25
    Разность уровней, не более [м] 25
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 250
    Электрическое сопротивление изоляции, не менее [МОм*км] 100
    Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
    1х185 2456 31,3
    1х240 ож 2488 30,7
    1х240 2877 33,9
    1х300 3358 36,7
    1х400 3991 40,2
    1х500 4760 44
    1х625 5593 47,8
    1х800 6803 52,9
    3х70 ож 2407 30,5
    3х70 2550 31,9
    3х95 ож 2887 33,4
    3х95 3077 35,1
    3х120 ож 3437 36,6
    3х120 3708 38,6
    3х150 ож 3889 39
    3х150 4271 41,4
    3х185 ож 4575 42,4
    3х185 5002 45,1
    3х240 ож 5587 46,8
    3х240 6064 49,8
    3х50+1х25 ож 2235 29,8
    3х70+1х35 ож 2704 32,7
    3х70+1х35 ож 2683 32,5
    3х70+1х35 2929 34,4
    3х95+1х50 ож 3352 36,3
    3х95+1х50 ож 3304 35,9
    3х95+1х50 3551 38,1
    3х120+1х70 ож 3943 39,5
    3х120+1х70 4240 41,4
    3х150+1х70 ож 4419 41,8
    3х150+1х70 4773 44,1
    3х185+1х95 ож 5198 45,6
    3х185+1х95 5680 48,5
    3х240+1х120 ож 6323 50,2
    3х240+1х120 6887 53,5
    4х50 ож 2309 30,2
    4х70 ож 2866 33,3
    4х70 3039 34,9
    4х95 ож 3481 36,7
    4х95 3752 38,7
    4х120 ож 4132 40,3
    4х120 4469 42,5
    4х150 ож 4714 43
    4х150 5138 45,7
    4х185 ож 5617 46,9
    4х185 6140 50,1
    4х240 ож 6872 51,8
    4х240 7505 55,6
