Кабели и провода монтажные МПО 33-11

Кабельная продукция / Кабели и провода монтажные

МПО 33-11

Стандарт
ТУ 16-505.324-80
Код ОКП
35 8332 7300

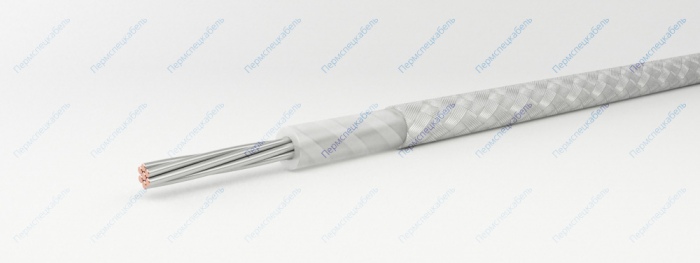

МПО 33-11

Элементы конструкции

  1. Токопроводящая жила скрученная из медных проволок
  2. Изоляция из фторопластовых пленок
  3. Оболочка в виде оплётки из лавсановой (полиэфирной) нити, покрытая кремнийорганическим лаком, цвет оболочки: по согласованию с потребителем

Область применения

Провода марки МПО 33-11 предназначены для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах на рабочее переменное напряжение 500 В частотой 10кГц и постоянное напряжение 700 В.

Провода предназначены для эксплуатации на суше и на море во всех макроклиматических районах, кроме макроклиматического района с очень холодным климатом. Провода стойки к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения 400 м/с2, механического удара одиночного действия с пиковым ударным ускорением 10000 м/с2 длительностью действия ударного ускорения 0,1-2,0 мс, механическому удару многократного действия с пиковым ударным ускорением 1500 м/с2 длительностью действия ударного ускорения 1-5 мс, линейного ускорения величиной 5000 м/с2 и акустическому шуму в диапазоне частот 50-10000 Гц при уровне звукового давления (относительно 2/105Па) 170дБ.

Провода устойчивы к воздействию пониженного атмосферного давления до 1,3х10-4 Па (при рабочем напряжении до 250 В частоты 50Гц) и повышенного атмосферного давления до 295 кПа. Провода стойки к воздействию пыли (песка), соляного (морского) тумана, плесневых грибов и солнечного излучения. Провода устойчивы к воздействию газовых смесей при давлении 295 кПа следующего состава: а) азот до 96%, кислород от 4% до 50%, водород до 20%, углекислый газ до 3%, гелий до 1%, прочие газы - 1%; б) гелий - 50%, азот - 50%; в) аргон - 90%, азот - 10%. При нагреве проводов свыше 250°С, а также сжигании отходов проводов выделяются токсичные газы.

Минимальная наработка проводов: 10000 часов при температуре 120°С или 25000 часов при температуре 85°С, или 100000 часов при температуре 70°С. Допускается одноразовое использование проводов при воздействии температуры 150°С в течение 1 часа. Минимальный срок сохраняемости проводов — 20 лет. Минимальный срок службы — 20 лет. 95%-ый ресурс — 15000 часов.

Влажность воздуха при 35° C [%] 98
Импульсное напряжение [В] 700
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2
Максимальная рабочая температура жилы [°С] +120
Рабочее переменное напряжение частотой 10 кГц [В] 500
Рабочее постоянное напряжение [В] 700
Радиус изгиба при температуре -60°С [наружных диаметров] 2.5
Строительная длина, не менее [м] 25
Температура окружающей среды, верхний предел [°C] +120
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Cечение жил, кв.мм Число и диаметр проволок в жиле, шт х мм. Масса провода, кг/км Наружный диаметр не более, мм Сопротивление проводника при 20°C, не более Ом/км
0,12 15х0,10 2,5 1,3 171,0
0,20 19х0,12 3,7 1,5 108,3
0,35 19х0,15 5,0 1,6 58,3
0,50 16х0,20 7,7 2,2 39,0
0,75 19х0,23 10,8 2,5 25,2
0,75 24х0,20 10,8 2,5 26,0
1,00 19х0,26 13,1 2,6 19,8
1,00 32х0,20 13,1 2,6 19,5
1,50 19х0,32 18,4 2,9 13,2
